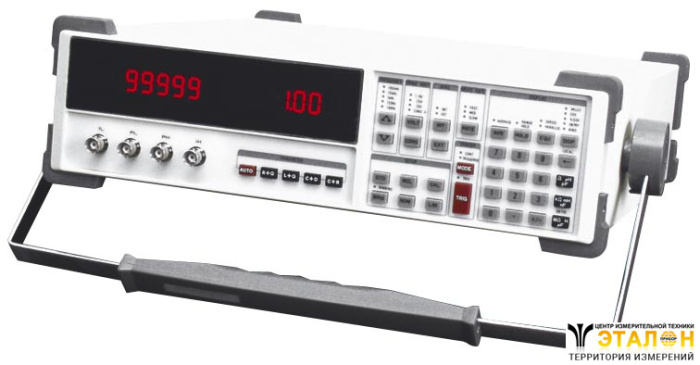

Измеритель иммитанса АКТАКОМ АМ-3001 предназначен для измерения LCR характеристик (индуктивность, емкость, сопротивление, добротность) радиоэлектронных компонентов и электрических цепей. Измеритель иммитанса АМ-3001 имеет возможность контролировать величины, различающиеся на 13 порядков, основную точность измерений 0,05% и 5 измерительных частот.

Технические параметры

Режимы измерений и индикация параметров

Режимы измерений AUTO, R+Q, L+Q, C+D, C+Q
Эквивалентная схема измерений последовательная или параллельная
Отображаемые параметры измеренное значение, абсолютное отклонение, относительное отклонение в %, результаты разбраковки
Усреднение по выбору от 2 до 10 измерений
Диапазоны измерений параметров:
R+Q: R 0,0001 Ом ... 2000 МОм
Q 0,00001 ... 50
L+Q: L 0,0001 мкГн ... 99999 Гн
Q 0,0001 ... 50
C+D: C 0,0001 пФ ... 99999 мкФ
D 0,00001 ... 10
C+R: C 0,0001 пФ ... 99999 мкФ
R 0,00001 ... 99999 кОм

Диапазон измерения и пределы значений сопротивления для режима постоянного напряжения

Диапазон Сопротивление источника напряжения R Сопротивление Индуктивность Емкость
3 25,0 Ом 10 мкОм ... 360 Ом 0,1 мкГн … 57/f Гн 99999 мкФ … 442/F мкФ
2 25,0 Ом 360 Ом ... 5,76 кОм 57/f Гн … 917/f Гн 442/f мФ … 27,6/f мкФ
1 25,0 Ом 5,76 кОм ... 90,0 кОм 917/f Гн … 14324/f Гн 27,6/f мкФ … 1,77/f мкФ
0 25,0 Ом 90,0 кОм ... 2000 МОм 14324/f Гн ... 99999 Гн 1,77/f мкФ … 0,00001 пкФ

f — частота измерения

Условия проведения измерений

Частота измерительного сигнала 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц с погрешностью ±10-4
Напряжение измерительного сигнала 0,10 В; 0,25 В и 1,0 В (СКЗ) с погрешностью ±2%; плавная регулировка от 0,1 до 1,0 В с шагом 50 мВ
Постоянное напряжение смещения внутреннее: 2,0 В ±2%
внешнее: от 0 до +40 В с защитой по току предохранителем 0,25 А
Скорость измерения медленная: 2 измерения в секунду;
средняя: 10 измерений в секунду;
быстрая: 20 измерений в секунду при частоте измерительного сигнала от 1 кГц и выше;
примерно 0,6; 2,4 или 6 измерений в секунду при частоте измерительного сигнала 100 Гц или 120 Гц
Переключение диапазона измерения автоматическое или ручное
Запуск измерений непрерывный, ручной с передней панели или дистанционный по интерфейсам RS-232

Общие сведения

Зажимная оснастка 4-х проводная оснастка Кельвина для деталей с радиальными выводами
Защита прибора при проведении измерений до 1 Дж запасенной энергии (для заряженных конденсаторов); предохранитель 0,25 А при проведении измерений с подачей внешнего напряжения смещения
Балансировка прибора по короткому замыканию: R < 20 Ом, Z < 50 Ом;
по разрыву цепи: Z > 10 кОм
Разбраковка до 8 критериев разбраковки по Q, D и R, а также общая разбраковка. Установка критериев разбраковки с передней панели прибора или дистанционно по интерфейсу; возможность сохранения установок в памяти прибора.
Самоконтроль Тестирование основных узлов прибора: памяти, процессора, АЦП, усилителей и т. д.
Сохранение и повторный вызов установок режимов измерений Сохранение 9 установок режимов измерений. При вызове из памяти данных об установках с порядковым номером 0 производится установка по умолчанию.
Интерфейсы установка режимов, запуск и считывание результатов измерений могут выполняться по интерфейсу RS-232
Рабочие условия 0...50 °С, относительная влажность 80%
Питание 220 В, 50 Гц
Потребляемая мощность, Вт не более 20
Габаритные размеры, мм 109x363x386 мм
Масса, кг 5,8
Габариты в упаковочной таре 520х245х495 мм
Вес в упаковочной таре 10 кг

Точностные характеристики


Базовая точность для сопротивления

Дополнительные возможности

  • Интерфейс Handler/Sorter на разъеме DB25 обеспечивает индикацию данных по разбраковке и состояние измерительного процесса. Запуск прибора по этому интерфейсу осуществляется подачей отрицательного ТТЛ-сигнала. Защита по входу запуска обеспечивается в пределах ±15 В.
  • Зажим-адаптер АМ-3001-КС обеспечивает возможность подключения прибора к компонентам, которые не могут быть непосредственно подключены к адаптеру АМ-3001-АЕ. Полярность обозначена для режима измерений с напряжением смещения.
  • Пинцет-адаптер АМ-3001-ТЕ обеспечивает возможность подключения прибора к SMD-компонентам или к схемам с поверхностным монтажом. Полярность обозначена для режима измерений с напряжением смещения.

Стандартная комплектация

  • Прибор
  • Адаптер АМ-3001-АЕ
  • Шнур питания
  • Руководство по эксплуатации

Дополнительная комплектация

  • Зажим-адаптер АМ-3001-КС
  • Пинцет-адаптер АМ-3001-ТЕ
  • набор сигнальных миниклипс АСА-2550
  • набор сигнальных микроклипс АСА-2652
  • микроклипса АСА-2554
  • BNC кабель PTL922, PTL923, PTL924

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
