Описание

Снято с производства. Замена: АМ-3125

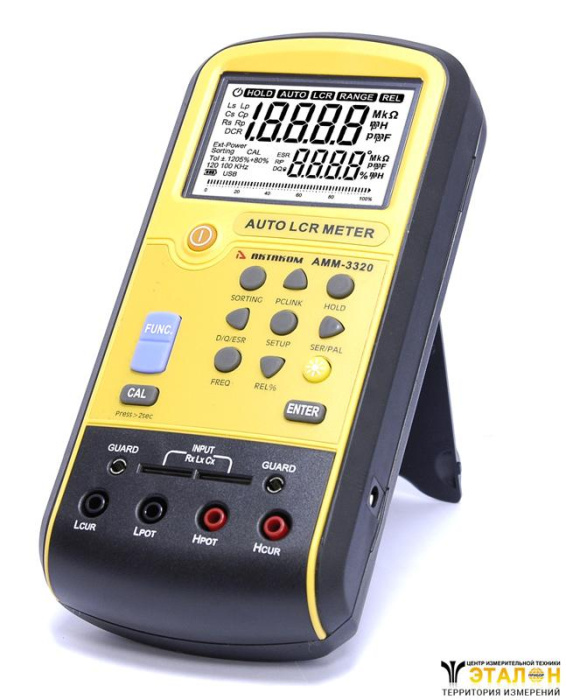

Измеритель RLC АКТАКОМ АММ-3320 позволяет быстро и точно выполнять измерения различных параметров компонентов. Благодаря компактности, удобству использования и питанию от батарей, измеритель RLC АММ-3320 является отличным решением для применения в "полевых" условиях, а также для выборочного контроля на производстве.

Области применения измерителя RLC АММ-3320

выборочный контроль качества на производственной линии
тестирование компонентов в ремонтных мастерских и сервисных службах
сортировка и отбор компонентов по параметрам
входной контроль при приёмке партии (особенно в полевых условиях)
лабораторные исследования параметров при разработке и тестировании

Основные характеристики

базовая погрешность 0,3%
двухстрочный ЖК дисплей 19999 / 1999 отсчетов с подсветкой
разрешение 0,01%
аналоговая шкала для контроля быстрых изменений
максимальная тестовая частота до 100 кГц
4-х проводная схема измерений
встроенный компаратор с функцией сортировщика
режим автоматического определения и измерения компонентов
функция удержания показаний
режим относительных измерений
mini-USB интерфейс для подключения RLC-метра к ПК и обработки данных
автоматическое отключение

Технические характеристики

ФУНКЦИИ
Измеряемые параметры	Первичные: Ls / Cs - индуктивность и емкость (последовательная схема замещения) Lp / Cp - индуктивность и емкость (параллельная схема замещения) DCR: сопротивление на постоянном токе
Измеряемые параметры	Вторичные: Θ - фазовый угол D - тангенс угла потерь Q -добротность ESR - сопротивление (последовательная схема замещения) Rp - сопротивление (параллельная схема замещения)
Тестовая частота	100 Гц/ 120 Гц/ 1 кГц /10 кГц/ 100 кГц
Диапазоны измерений	Индуктивность	100 Гц/ 120 Гц	20 мГн...20 кГн
		1 кГц	2000 мкГн...2000 Гн
		10 кГц	200 мкГн...20 Гн
		100 кГц	20 мкГн...200 мГн
	Емкость	100 Гц/ 120 Гц	20 нФ...20 мФ
		1 кГц	2000 пФ...2 мФ
		10 кГц	200 пФ...200 мкФ
		100 кГц	200 пФ...20 мкФ
	Сопротивление	100 Гц / 120 Гц	200 Ом...200 МОм
		1 кГц	20 Ом...200 МОм
		10 кГц	20 Ом...20 МОм
		100 кГц	20 Ом...2 МОм
	Сопротивление постоянному току	200 Ом...200 МОм
	Тангенс угла потерь / Добротность	0,001...1999
	Фазовый угол	0,00°...±180°
Эквивалентные схемы замещения	Последовательная и параллельная
Уровень тестового напряжения	0,6 Вскз
Выбор диапазона	Автоматический и ручной
Скорость измерений	1,2 изм/с
Калибровка	Короткозамкнутая, Открытая
Режим допусков	±0,25% / ±0,5% /±1% /±2% /±5% /±10% /±20% /±80%-20%
Интерфейс	Mini-USB (виртуальный последовательный порт)
Тип батарей	9 В ,6 батарей типа ААА
Автоотключение питания	5 мин
Габаритные размеры	203,2х101,6х50,8 мм
Масса	567 г

Погрешность измерения импеданса (при D<0.1)

Частота сигнала	Диапазон измерения импеданса
Частота сигнала	0,1…1 Ом	1…10 Ом	0,01…100кОм	0,1…1 МОм	1…20 МОм	20…200 МОм
DCR	1.0 % + 5 е.м.р.	0.5 % + 3 е.м.р.	0.3 % + 2 е.м.р.	0.5 % + 3 е.м.р.	1.0 % + 5 е.м.р.	2.0 % + 5d
100/120 Гц						2.0 % + 5d
1 кГц						5.0 % + 5d
10 кГц					2.0 % + 5 е.м.р.	не нормировано
100 кГц	2.0 % + 5 е.м.р.	1.0 % + 5 е.м.р.	0.5 % + 3 е.м.р.	1.0 % + 5 е.м.р.	2.0 % + 5 е.м.р. (1…2 МОм)

Измерение RLС. Эквивалентный режим

Из-за неидеальности и распределённых параметров реальные элементы можно представлять как набор идеальных элементов, соединённых между собой в определённой последовательности. Обычно используются две простые эквивалентные модели (режимы): последовательная и параллельная.

Выбор подходящего эквивалентного режима может улучшить результат измерения. В целом, последовательный режим больше подходит для элементов с низким импедансом (<100 Ом), а параллельный режим — для элементов с высоким импедансом (>10 кОм). Для элементов с импедансом между двумя этими значениями эквивалентный режим не оказывает большого влияния на результат измерения.

В современных измерителях RLC эквивалентный режим выбирается автоматически. Причем для элементов с низким импедансом (<10 кОм) выбирается последовательный режим, что отображается на дисплее (например, Ls/Cs/Rs), а для элементов с высоким импедансом (>10 кОм) выбирается параллельный режим и на дисплее отображается, например, Lp/Cp/Rp. В большинстве приборов эквивалентный режим можно выбрать вручную.

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

Прибор
Щупы Кельвина (4-ти проводные) - 2 шт.
Короткий кабель "банан" - "крокодил"
Пластина для открытой калибровки
Пластина для короткозамкнутой калибровки
Батарея типа ААА - 6 штук
Кабель mini-USB для подключения к ПК
Футляр
Программное обеспечение AMM-3320-SW Программное обеспечение

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
