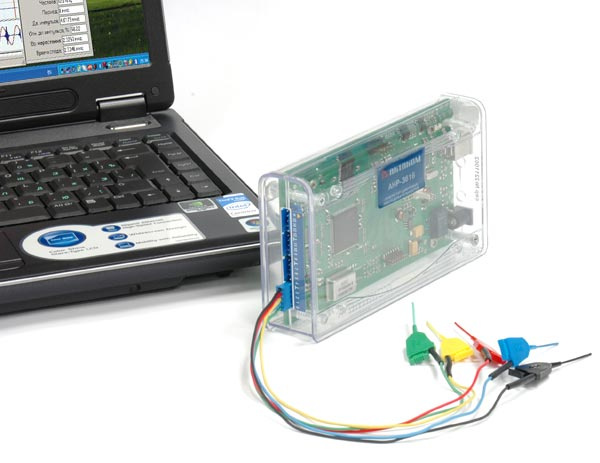

Логический USB анализатор-приставка АКТАКОМ АКС-3116 предназначен для анализа потока цифровых данных одновременно по 16 каналам с частотой дискретизации до 200 МГц. Также USB логический анализатор-приставка АКС-3116 может быть использован в качестве цифрового регистратора данных. Буфер длиной 2М выборок на канал позволяет обеспечить высокую точность временных измерений достаточно длительных потоков данных. Гибкий набор вариантов синхронизации и шаблонов запуска позволяет обнаружить различные сбои в потоке данных, приводящие к нарушению работы аппаратуры. USB логический анализатор АКТАКОМ АКС-3116 обеспечивает нормальную работу с аппаратурой, имеющую различные логические пороговые уровни входных сигналов, т. к. пороги выбираются пользователем.

Особенности USB логического анализатора АКТАКОМ АКС-3116

  • асинхронный / метасинхронный / синхронный сбор данных
  • внутреннее / внешнее тактирование
  • измерение с помощью курсоров и меток
  • навигация по буферу данных
  • представление массива данных в табличном виде (шестнадцатеричный код)
  • гибкие возможности выбора порога: произвольная настройка, выбор стандартного порога: TTL, CMOS, ECL, PECL, LVPECL, LVCMOS 1.5 B, LVCMOS 1.8 B, LVCMOS 2.5 B, LVCMOS 3.3 B, LVDS, определяемые пользователем
  • отображение 2 групп каналов с текстовым обозначением состояния группы
  • поиск различных событий в массиве данных: параллельному шаблону, последовательному шаблону, поиск случайных импульсных помех — глитчей
  • выбор единиц измерения
  • наложение систем масок на каждую выборку массива данных (логический фильтр)
  • масштабирование временной шкалы
  • запись/чтение данных/изображения в файл
  • сохранение настроек

Технические характеристики

  • 16 каналов
  • объем буфера до 2 М выборок на каждый канал
  • произвольная регулировка размера предзаписи и послезаписи
  • частота внутреннего тактирования 2,5 кГц…200 МГц
  • частота внешнего тактирования 3…37,5 МГц (метасинхронный режим)
  • синхронный сбор данных 10 Гц ... 25 МГц
  • шаг частот дискретизации 1; 2; 5
  • диапазон установки порогов срабатывания по входам –1,8...+6,9 В с дискретностью 100 мВ
  • диапазон входного напряжения ±20 В
  • условия синхронизации: запуск по фронту, запуски по шаблону, запуск "Шаблон ИЛИ Фронт", "Шаблон И Фронт", запуск "Шаблон, ЗАТЕМ Фронт", "Фронт, ЗАТЕМ ШАБЛОН", запуск по длительности в различных комбинациях
  • режимы запуска: безусловный, условный, однократный режим, самописец
  • интерфейс USB 1.1
  • питание от USB
  • габаритные размеры 150x85x32 мм
  • масса 1,1 кг

Пользовательский интерфейс программы состоит из набора рабочих панелей (окон). Каждая панель содержит набор управляющих элементов (УЭ), позволяющих пользователю влиять на работу программы, и индикаторов, отображающих необходимую информацию. В отличие от УЭ, на индикаторы пользователь непосредственно влиять не может. Большинство этих элементов являются частью стандартного интерфейса Windows и не требуют специальных пояснений по использованию.
Для управления программой пользователь может также использовать команды выпадающего меню главной панели.

Программное обеспечение AKTAKOM Logic Analyzer

НАЗНАЧЕНИЕ:
Приложение предназначено для полнофункционального управления поддерживаемыми приборами, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.

ВОЗМОЖНОСТИ:
Приложение обеспечивает обнаружение и составление списка доступных к работе приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра логического анализатора.

Программное обеспечение логического анализатора обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым или непрерывным (режим самописца) способом. Собранные цифрограммы отображаются на графике в виде 16-и битовых кривых и двух групповых диаграмм (состав групп задаётся пользователем), графики могут масштабироваться пользователем произвольно. Также собранные данные могут быть отображены в виде числовой таблицы.

Перед отображением к собранным данным может быть применена логическая фильтрация, позволяющая произвольным образом менять порядок каналов и проводить с ними различные логические операции.

Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.

Приложение позволяет записывать данные цифрограмм в файлы в виде числовых данных или в виде картинки графика. Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.

Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл.

Для получения общей статистической информации о собранных данных и операций поиска по шаблонам в приложение встроен модуль анализа.

Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

  • логический анализатор
  • краткое руководство по эксплуатации
  • упаковочная тара
  • Программное обеспечение
    • ADWE Aktakom Digital Waveform Editor Программное обеспечение редактор цифрограмм
    • Aktakom AULServer Программное обеспечение AUL Сервер
    • ALA Aktakom Logic Analyzer Программное обеспечение логического анализатора
    • AULFConverter Конвертер файлов формата AKTAKOM USB Lab

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

  • кабель USB-мини тип А-B для соединения прибора с ПК
  • Источник питания AKTAKOM ATH-0503
  • Кейс непрозрачный 37-1/ прозрачный 37-10
  • набор микроклипс АСА-2652
  • набор миниклипс АСА-2550
  • Кабель соединительный АСА-5031

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
