Осциллограф цифровой ADS-2224T
АКТАКОМ
(0)

АКТАКОМ

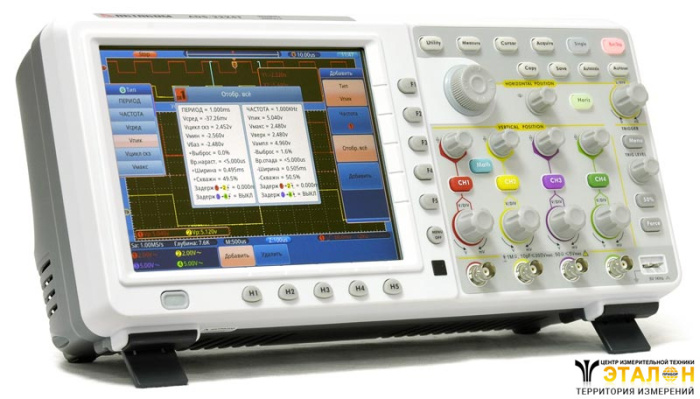

Осциллограф цифровой ADS-2224T

Цена:
по запросу
В корзину
Купить в 1 клик
В избранное
Наличие уточняйте
Характеристики
Производитель —
АКТАКОМ
Гарантия —
14 месяцев
Сохранить PDF Распечатать
Посетителей сейчас
просматривают товар: 3
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Осциллограф цифровой АКТАКОМ ADS-2224T обладает отличными техническими параметрами, в частности: скорость захвата осциллограмм до 50000 осц./с, максимальная глубина записи до 7,6 млн. точек, возможность установки 50-омного входного импеданса.

В четырёхканальном цифровом осциллографе АКТАКОМ ADS-2224T применён сенсорный дисплей (Touch-screen), что позволяет удобно управлять сразу несколькими функциями осциллографа.

Система синхронизации цифрового осциллографа ADS-2224T предоставляет множество типов запуска (фронт, видео, скорость нарастания и др.). Также доступно множество видов автоматических измерений (представлены в таблице ниже).

Благодаря сочетанию отличных технических характеристик, компактности и доступной цены, цифровой осциллограф АКТАКОМ ADS-2224T является превосходным инструментом для использования в различных областях. Кроме того, в цифровом осциллографе ADS-2224T имеется выход VGA, что позволяет подключить к нему монитор или телевизор. Это особенно удобно для применения в учебных процессах, а также при проведении презентаций.

Технические характеристики

Характеритстика Значение
Полоса пропускания 200 MГц
Количество каналов 4
Скорость захвата осциллограмм 50 000 осц/сек
Регистрация Режим Обычный, пиковый детектор, усреднение
Макс. дискретизация (реальное время) 2 Гвыб/сек
Вход Связь по входу открытый, закрытый, земля
Входной импеданс 1 MΩ ±2% в параллель 10 пФ ±5 пФ; 50 Ω ±1%
Учет ослабления пробников 1X, 10X, 100X, 1000X
Максимальное входное напряжение 1 MΩ: 400 Вп-п (DC + AC пик-пик)
50 Ω: 5 Вп-п (DC + AC пик-пик)
Ограничение полосы пропускания полный диапазон
Изолированность каналов 50 Гц: 100 : 1
10 МГц: 40 : 1
Задержка между каналами (типичное) 150 пс
Параметры
горизонтальной системы
Интерполяция sin (x)/x
Глубина записи 7,6 М точек
Коэффициент развертки 2 нс/дел ~ 100 с/дел, с шагом 1~2~5
Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Погрешность времени выборки и времени задержки ±100 ppm
Параметры вертикальной системы АЦП 8 бит (4 канала одновременно)
Вертикальное отклонение 2 мВ/дел ~ 10 В/дел
Диапазон смещения ±10 делений
Полоса пропускания для аналогового периодического сигнала 200 МГц
Низкочастотный предел ≥10 Гц ( на входе, закрытый вход, -3dB)
Время нарастания ≤1,7 нс (типичное)
Погрешность коэф. усиления ±3%
Погрешность коэф. усиления (усреднения) Усреднение по 16 регистрациям:
±(3% + 0.05 дел)
Измерения Курсорные ΔV и ΔT между курсорами
Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B-, DelayA→B¯, +Width, -Width, +Duty, -Duty
Математические операции +, -, *, /, БПФ
Сохранение во внутреннюю память 4 опорные осциллограммы
Фигуры Лиссажу (X-Y) Диапазон: Полный
Сдвиг фаз ±3 градуса
Система запуска Тип запуска Фронт, импульс, видео, скорость нарастания
Режим Авто, обычный, однократный
Диапазон уровня запуска ±6 делений от центра экрана
Чувствительность уровня запуска ±0.3 деления
Стандарт видеосигнала NTSC, PAL и SECAM

Дисплей

Тип дисплея диагональ 8” , ЖК, TFT матрица, Touchscreen
Разрешение дисплея 800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов 65536 цветов

Выход для компенсации пробника

Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное) Меандр 1 кГц

Интерфейс

Для связи с ПК USB 2.0, LAN
Сохранение USB (форматы файлов *.bmp и *.bin)
Видеовыход VGA

Питание

Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность <15 Вт
предохранитель 2 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры 380 мм × 180 мм × 115 мм (Д*В*Г)
Вес Около 1.5 кг

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

  • осциллограф
  • осциллографические щупы (4 шт.)
  • сетевой кабель
  • USB кабель для подключения к ПК
  • руководство по эксплуатации
  • Программное обеспечение Aktakom DSO-SoftT Программное обеспечение для осциллографов с сенсорным экраном

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
