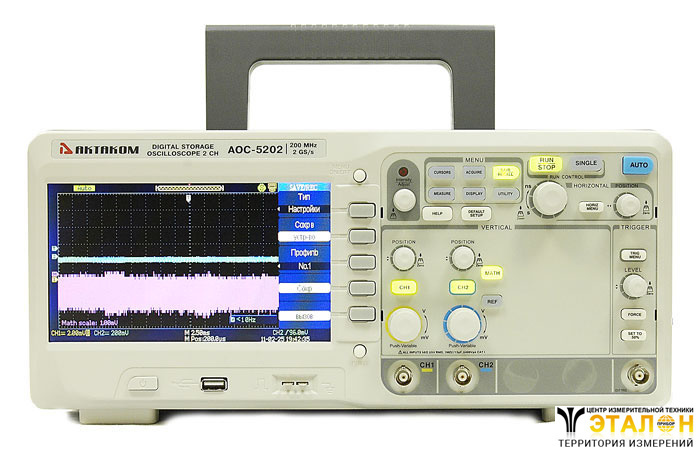

Осциллограф цифровой запоминающий АОС-5202

Снято с производства. Замена: ADS-6222, ADS-6222H

Двухканальный цифровой осциллограф AKTAKOM АОС-5202 имеет неординарные технические характеристики и широкие функциональные возможности. Большое количество автоматических измерений, быстрое преобразование Фурье, тестирование в пределах, самописец и многие другие функции в сочетании с широкоформатным дисплеем и русскоязычным меню делают осциллограф цифровой АОС-5202 отличным средством визуального наблюдения и исследования параметров сигнала.

Особенности цифрового осциллографа АКТАКОМ АОС-5202

• автоматические измерения: 32 типа.
  14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;
  18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF;
• курсорные измерения: ручные. слежение. авто
• хранение: 20 осциллограмм, 20 установок, 2 опорных маски
• ограничение полосы: 20 МГц
• функция усреднения (4..256)
• пиковый детектор
• автоматический покадровый регистратор: 2500 кадров
• цифровые фильтры: НЧ, ВЧ, полосовой, режективный
• интерполяция: Sin(x)/x, линейная
• математические операции: сложение, вычитание, умножение, деление
• инверсия сигнала
• быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки.
• режим растяжки
• режим X-Y
• самописец: 100 мс/дел...50 с/дел
• встроенный 6-разрядный частотомер
• режим послесвечения
• тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!!
• форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET)
• сохранение на USB-устройство
• РУССКОЯЗЫЧНОЕ МЕНЮ!!!

Технические характеристики

• 2 канала + внешний запуск
• полоса пропускания: 200 МГц
• максимальная частота дискретизации в режиме реального времени: 2 Гвыб/сек (1 Гвыб/сек на канал)
• частота дискретизации в эквивалентном режиме: 50 Гвыб/сек
• максимальный объем памяти: 24 К (12 К на канал)
• вертикальное разрешение: 8 бит
• коэффициент вертикального отклонения: 2 мВ/дел...5 В/дел, погрешность: ±3% (≥ 5 мВ/дел)
• время нарастания: 1,8 нс
• входной импеданс: 1 MОм ±2% || 17 пФ ±3 пФ
• максимальное входное напряжение: 400 В пик-пик
• коэффициент развертки: 2,5 нс/дел…50 с/дел с шагом 1-2-5
• источник запуска: канал 1, канал 2, AC, внешний, внешний/5
• тип входов: AC, DC, ФВЧ, ФНЧ
• тип запуска: фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный
• дисплей: 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К
• интерфейс: USB-host, USB-device, PASS/FAIL, LAN
• питание: 100 В - 240 В / 45 Гц...440 Гц
• потребляемая мощность: 50 Вт
• масса: 4,5 кг
• габаритные размеры: 336х118х152 мм
• Габаритные размеры в упаковочной таре 260х290х460, вес 4,7 кг.

Стандартная комплектация

• осциллограф цифровой
• осциллографические щупы - 2 шт
• кабель питания
• кабель USB
• краткое руководство пользователя

Дополнительная комплектация

• Миниклипса АСА-2554
• пробники осциллографические пассивные: HP-9250, HP-9251R, HP-9258, HP-9258R, HP-6350, HP-6351R, P6501R
• пробники осциллографические дифференциальные: DP-20K, DP-25, DP-30HS, DP-40LV, DP-50, DP-100, DP-16K, DP-22Kpro, DP-150pro
• пробники осциллографические токовые: PA-622, PA-655, PA-677,PA-699
• пробники осциллографические высоковольтные: АСА-6039, HVP-15HF, HVP-28HF, HVP-08
