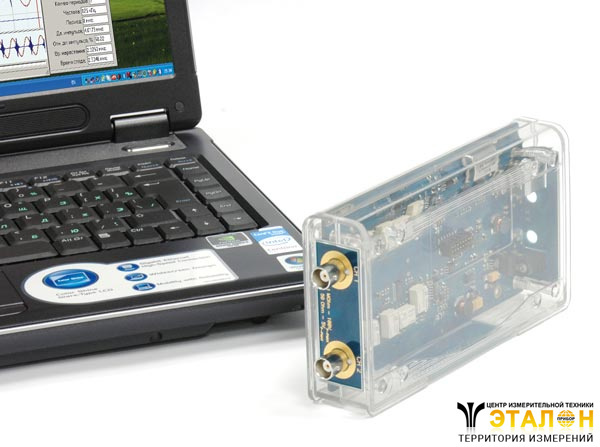

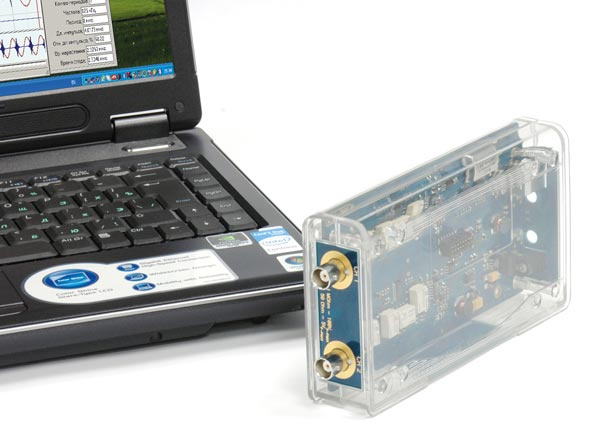

Осциллограф цифровой запоминающий АСК-3002

Миниатюрная модель 2-канального цифрового запоминающего USB осциллографа. Выполнена в виде приставки к ПК. Подключается через USB-порт. Оригинальный дизайн и отличные технические характеристики неизменно привлекают внимание специалистов.

• 2 независимых канала с полосой пропускания до 100 МГц
• буфер записи до 128кБ на канал (определяется пользователем)
• произвольно выбираемая длина предзаписи / послезаписи
• высокая чувствительность
• автоматическая настройка на входные сигналы
• большой выбор курсорных и автоматических измерений
• статистические измерения и построение гистограмм
• анализатор спектра (БПФ)
• цифровой люминофор
• аварийная сигнализация
• подключение к ПК через USB2.0

Технические характеристики

• частота дискретизации 100 МГц
• коэффициент вертикального отклонения 10 мВ/дел...5 В/дел с шагом 1-2-5
• разрешение 8 бит
• частотный диапазон по уровню –3 дБ: 0 Гц...100 МГц (DC), 1,2Гц...100 МГц (AC)
• входное сопротивление 1 МОм
• максимальное входное напряжение ±50 В (RВХ=1 МОм)
• минимальный период повторения синхронизирующего импульса 20 нс
• минимальная длительность синхронизирующего импульса 10 нс
• диапазон значений коэффициента развертки 10 нс/дел....0,1 с/дел
• калибратор 1 кГц, 3 В от пика до пика
• питание +5 В
• масса 0,19кг
• габаритные размеры 150x85x32 мм

Программное обеспечение AKTAKOM Oscilloscope Pro (поставляется с прибором)

НАЗНАЧЕНИЕ

Приложение предназначено для полнофункционального управления USB осциллографами ACK-3106, ACK-3116, АСК-3002, АСК-3102 и АСК-3202, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.

ВОЗМОЖНОСТИ

Приложение обеспечивает обнаружение и составление списка доступных к работе виртуальных приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра USB осциллографа.

Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым (режим осциллографа) или непрерывным (режим самописца) способом. Собранные осциллограммы отображаются на основном и обзорном графиках, графики могут масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (точками, отрезками, сплайнами), для отображения доступны режимы персистенции и цифрового люминофора. Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.

Поддерживается как режим цифрового осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором и отображением данных неограниченное время.

Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных (универсальный битовый формат AKTAKOM USB Lab). Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.

С помощью утилиты AULFConverter Конвертер файлов можно преобразовать файл данных для чтения другими приложениями AKTAKOM USB лаборатории в том же формате AKTAKOM USB Lab, либо перевести данные в текстовый формат CSV, который может быть затем открыт любым текстовым редактором или процессором электронных таблиц. Возможно сохранение в файл уже готового изображения полученных сигналов на графике в файл в формате BMP или в векторных форматах WMF или EMF.

Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл.
Для обработки и автоматических измерений в приложение встроен модуль анализа.

В СТАНДАРТНЫЕ ФУНКЦИИ МОДУЛЯ АНАЛИЗА USB ОСЦИЛЛОГРАФА ВХОДЯТ:

• цифровая фильтрация (полиномиальный, накопительный и спектральный фильтры);
• цифровые преобразования сигнала (усиление/ослабление амплитуды, сжатие/растяжение шкалы времени, отражение по вертикали, реверс по горизонтали, добавление шума);
• различные математические функции от сигналов по каналам (сумма, разность, произведение, отношение, среднеквадратическое каналов, производная, интеграл канала, интеграл произведения каналов, корреляция каналов);
• аварийная сигнализация, следящая за выходом сигнала за установленные пределы амплитуды (доступна как в режиме самописца, так и в режиме осциллографа);
• функции вольтметра, частотомера, измерителя сдвига фаз и интегратора;
• автоматическое измерение параметров импульса (амплитуда, размах, выбросы, медиана, среднее, стандартная девиация, частота, период, длительность импульса, скважность, время нарастания, время спада);
• спектральный анализ (выбираемый участок осциллограммы, определение КНИ, параметров основной гармоники, курсорные измерения на спектрограмме, поддерживаются окна: прямоугольное, треугольное, Ханна, Хеминга, Блэкмена, Блэкмена- Харриса, Гаусса, конический косинус, плоское, экспоненциальное) и синтез сигналов;
• статистическая обработка результатов измерений (для выбранного параметра определяются среднее, минимум, максимум, стандартная девиация, строится гистограмма распределения вероятности, определяются асимметрия и эксцесс распределения, курсорные измерения по гистограмме);
• калькулятор формул;
• редактор для эмуляции сигналов.

Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.

Стандартная комплектация

• USB осциллограф
• руководство по эксплуатации
• Программное обеспечение
  • AOP Aktakom Oscilloscope Pro Программное обеспечение виртуальных осциллографов
  • ACK-3102_SDK_Base Базовый комплект средств разработки ПО
  • Aktakom AULServer Программное обеспечение AUL Сервер
  • AULFConverter Конвертер файлов формата AKTAKOM USB Lab
  • AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории

Дополнительная комплектация

• миниклипса пружинная АСА-2554

• осциллографические щупы HP-9150 (1:1/1:10, 150 МГц)
• кабель USB-мини тип А-B для соединения прибора с ПК
• сетевой адаптер АТН-0503
• осциллографические щупы HP-9258 (1:100, 250 МГц)
• BNC кабель PTL923, PTL924
• Кейс непрозрачный 37-1/ прозрачный 37-10
• Кабель соединительный АСА-5031

• Программное обеспечение
  • AAOP Aktakom Android Oscilloscope Pro Программное обеспечение виртуальных осциллографов
  • ACK-3102_SDK Полный комплект средств разработки ПО
  • SDK for Pulse parameters Комплект примеров SDK для измерения импульсных параметров
