АКТАКОМ

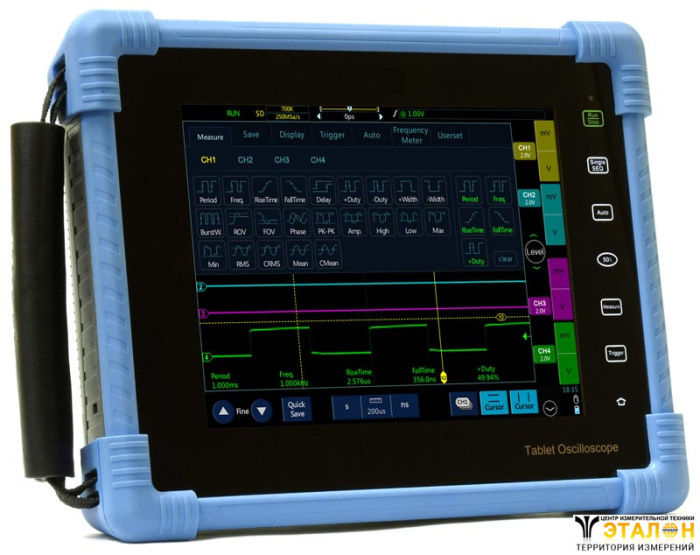

Планшетный осциллограф ADS-4604T

Производитель АКТАКОМ
Гарантия 14 месяцев
Цена:
61 122 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
Поделиться:
Посетителей сейчас просматривают товар: 6
(0)
Сохранить PDF Распечатать

Соглашение с
производителем

sl-img-1
sl-img-2
sl-img-3
sl-img-4
sl-img-5
sl-img-6
sl-img-7
sl-img-8
sl-img-9
sl-img-10
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы

Планшетный осциллограф АКТАКОМ ADS-4604T сочетает отличные технические характеристики и функциональные возможности современных цифровых осциллографов. Благодаря своей компактности, малому весу и питанию от перезаряжаемой батареи, планшетный осциллограф ADS-4604T отлично подходит для работы в "полевых" условиях. Отличительной чертой планшетного осциллографа ADS-4604T является большой сенсорный дисплей, позволяющий касанием пальцев управлять всеми функциями прибора.

Особенности планшетного осциллографа АКТАКОМ ADS-4604T

  • Сенсорный мультитач дисплей: до 5 точек касания
  • Большие размеры дисплея 8" и высокое разрешение 800х600
  • 256 градаций яркости
  • Четыре канала
  • Большая глубина записи до 28 млн. точек
  • Высокая скорость захвата осциллограмм до 80000 осц/сек
  • 7 типов синхронизации
  • 31 вид автоматических измерений
  • Курсорные измерения
  • Встроенный 6-ти разрядный аппаратный частотомер
  • Большая встроенная память 8 Гб и возможность сохранения на USB носитель
  • Широкий выбор интерфейсов для управления осциллографом и сохранения данных
  • Возможность подключения мыши через стандартные интерфейсы
  • HDMI интерфейс для вывода информации на внешний монитор
  • Эргономичный дизайн
  • Перезаряжаемая Li-Ion батарея
  • Русскоязычный интерфейс меню

Технические характеристики

Режим осциллографа
Количество каналов 4
Полоса пропускания 100 МГц
Режимы регистрации Выборка реальное время
Пиковый детектор 1 нс (один канал)
2 нс (два канала)
4 нс (четыре канала)
Усреднение 2, 4, 8, 16, 32, 64, 128, 256
Огибающая 2, 4, 8, 16, 32, 64, 128, 256, ∞
Интерполятор
Sin (x)/x
Компенсация пробников меандр, 1 кГц, 2 В п-п
Максимальное входное напряжение
CAT1 300 В (1 МОм)
Вход Связь по входу открытый, закрытый, земля
Входной импеданс 1 МОм ±1% || 14,5 пФ ±3 пФ
Учет ослабления пробников 0,001X...10000X
Параметры горизонтальной системы Макс. частота дискретизации
1 Гвыб/сек (один канал)
500 Мвыб/сек (два канала)
250 Мвыб/сек (четыре канала)
Макс. глубина записи 28 М точек (один канал)
14 М точек (два канала)
7 М точек (четыре канала)
Коэффициент развертки
2 нс/дел - 1000 с/дел
Диапазон -4 дел. - 14000 сек
Погрешность времени выборки и времени задержки ±20 ppm
Режимы Y-T, X-Y, самописец, зум
Параметры вертикальной системы Вертикальное отклонение 1 мВ/дел - 10 В/дел (1 МОм)
АЦП 8 бит
Диапазон
±6 делений
Полоса пропускания для аналогового сигнала 100 МГц
Ограничение полосы пропускания 20 МГц, ФВЧ, ФНЧ
Время нарастания ≤3,5 нс
Погрешность коэф. усиления ≤±2%(1 МОм)
Изоляция между каналами
≥40 дБ (100:1)
Измерения Курсорные ручные (ΔV, ΔT, 1/ΔT),
Автоматические Period, Frequency, Rise time, Fall time, +Duty, -Duty, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), +Pulse width, -Pulse width, Burst width, +Overshoot, -Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max ,Min, Mean, Cycle Mean, RMS, cycle RMS
Математические операции +, -, *, /, БПФ
БПФ 4 окна: Rectangle, Blackman, Hanning, Hamming
Система запуска Режим запуска авто, обычный, однократный
Тип запуска Фронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант, последовательные шины (7 типов)
Блокировка уровня запуска 200 нс ~ 10 с
Запуск по фронту нарастающий, спадающий, нарастающий и спадающий
Тип связи: DC, AC, ФВЧ, ФНЧ, шумоподавление
Запуск по длительности импульса положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
Диапазон установок 8 нс ~ 10 с
Запуск по скорости нарастания
положительная скорость: >, <, внутри диапазона
отрицательная скорость: >, <, внутри диапазона
Запуск по видео
Система NTSC/525, PAL/625 и SECAM
Стандарт 480P, 1080P, 1080i
Условие: все строки, выбор строки, четное и нечетное поле
Запуск по логическому шаблону
AND, OR, NAND, NOR
Диапазон установок 8 нс ~ 10 с
Установка шаблона H, L, X
Запуск по N фронту Тип фронта: нарастающий, спадающий
Диапазон 16 нс ~ 4 с
Номер фронта 1 ~ 65535
Запуск по ранту Событие: временное, логическое
Декодирование протоколов Режим отображения Графический, табличный
Типы протоколов Стандартно: UART, I²C, SPI, CAN, LIN
Опция: MIL-1553B, ARINC429
UART Приемник Rx: CH1, CH2, CH3, CH4
Уровнь холостого хода: высокий и низкий
Четность: нет, четные, нечетные
Разрядность: 5, 6, 7, 8, 9 бит
Скорость передачи: 1,2К - 8 Мбит/с
Отображение: шестнадцатеричное, двоичное, ASC II
I²C Линия данных: CH1, CH2, CH3, CH4
Линия тактирования: CH1, CH2, CH3, CH4
SPI Линия тактирования: нарастающий / спадающий фронт CH1, CH2, CH3, CH4
Линия данных: высокий / низкий уровень CH1, CH2, CH3, CH4
Линия CS: высокий / низкий уровень CH1, CH2, CH3, CH4
Разрядность: 4, 8, 16, 24, 32 бит
CAN Источник: CH1, CH2, CH3, CH4
Тип сигнала: CAN_H, CAN_L, H_L, L_H, Rx, Tx
Скорость передачи: 10 К - 5 Мбит/с
LIN Источник: CH1, CH2, CH3, CH4
Уровнь холостого хода: высокий и низкий
Скорость передачи: 2,4 К - 625 кбит/с
MIL-1553B (опция)
Источник: CH1, CH2, CH3, CH4
Отображение: шестнадцатеричное, двоичное
ARINC429 (опция)
Источник: CH1, CH2, CH3, CH4
Формат: LABEL+DATA, L+D+SSM, L+SDI+S+SSM
Отображение: шестнадцатеричное, двоичное
Скорость передачи: 12,5 К / 100 кбит/с


Общие характеристики
Дисплей
Тип Цветной дисплей 8”, TFT, сенсорный
Сенсорное управление многоточечное (до 5 точек)
Разрешение 800 × 600 точек
Шкала 14х10 делений
настраиваемая яркость сетки
Градации 256 уровней
Послесвечение авто, 10 мс ~ 10 с, ∞
Сохранение
Накопитель Внутренняя память 8 Гб
USB накопитель
Формат
*csv, *wav
Отображение
опорных осциллограмм
4
Интерфейсы USB 2.0, microUSB 2.0, LAN, microHDMI, Pass/Fail
Питание
Напряжение сети
100-240 В, 50/60 Гц
Аккумуляторная батарея Li-ion, 7500 мА·ч / 7,4 В
Потребляемая мощность
<60 Вт
Массо-габаритные параметры Габаритные размеры 210 мм × 250 мм × 55 мм
Вес (без батареи и аксессуаров) 1,125 кг

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

  • Осциллограф
  • Сетевой адаптер
  • Сетевой шнур адаптера
  • Пробник осциллографа - 2 шт. (для двухканальных моделей) или 4 шт. (для четырехканальных моделей)
  • Защитная пленка на экран
  • Салфетка для протирки экрана
  • Ремешок
  • Руководство по эксплуатации

Дополнительная комплектация

  • пробники осциллографические пассивные: HP-9100, HP-9101R, HP-9150, HP-9151R, HP-9250, HP-9251R, HP-9258, HP-9258R, HP-6350, HP-6351R, P6501R
  • пробники осциллографические дифференциальные: DP-20K, DP-25, DP-30HS, DP-40LV, DP-50, DP-100, DP-16K, DP-22Kpro, DP-150pro
  • пробники осциллографические токовые: PA-622, PA-655, PA-677,PA-699
  • пробники осциллографические высоковольтные: АСА-6039, HVP-15HF, HVP-28HF, HVP-08
  • Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
