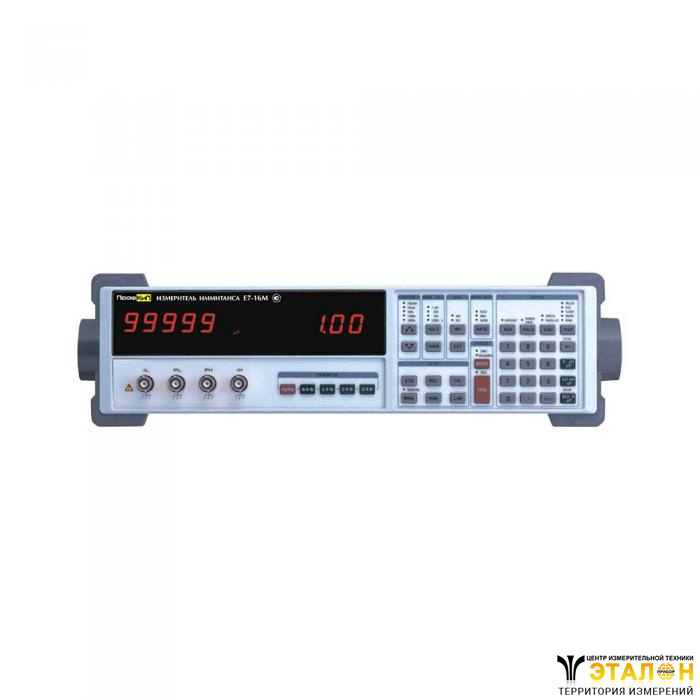

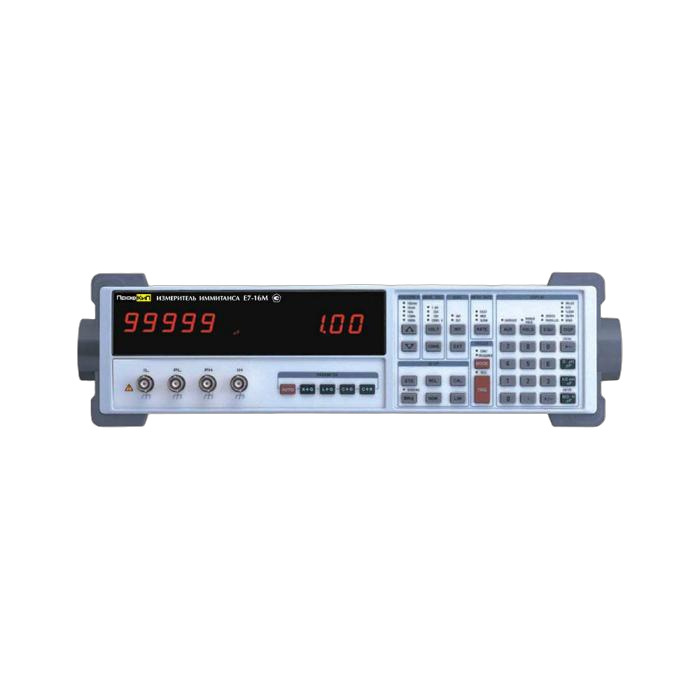

ПрофКиП Е7-16М измеритель иммитанса (RLC)
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Назначение измерителя иммитанса ПрофКиП Е7-16М
Измеритель иммитанса ПрофКиП Е7-16М предназначен для измерения иммитансов различных электрорадиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на измерительных частотах: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц. Схема подключения: последовательная /параллельная, коррекция: мультичастотная, на короткозамкнутом входе и разомкнутом входе.
Особенности и преимущества измерителя иммитанса ПрофКиП Е7-16М
▪ Режимы измерения: AUTO, R+Q, L+Q, C+D, C+R
▪ Точность: 0.05%
▪ Рабочая частота: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц ±0.01%
▪ 5 тестовых частот
▪ Сохранение в памяти до 9 режимов измерения
▪ Эквивалентная схема: последовательная или параллельная
▪ Индикация параметров: измеренное значение, отклонение, процент отклонений, количество отклонений
▪ Усреднение: 2 изм … 10 изм
▪ Напряжение тестирования: 0.1 В скз, 0.25 В скз, 1 В скз
▪ Скорость измерения: 2, 10 или 20 измерений в секунду при тестовой частоте 1 кГц
▪ Напряжение смещения до 40.0 В
▪ Сохранение в памяти до 9 режимов измерения.
▪ Запуск: непрерывный, ручной или управление по интерфейсу RS232C, GPIB
▪ Четырехпроводное подключение: 4 BNC разъема
Основные технические характеристики измерителя иммитанса ПрофКиП Е7-16М
| Параметры | Значения |
| Режимы измерения | AUTO, R+Q, L+Q, C+D, C+R |
| Базовая погрешность | 0.05% |
| Частота тест-сигнала | 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц ±0.01% |
| Напряжение тест-сигнала | 0.10 В скз, 0.25 В скз, 1.0 В скз ±2% плавная регулировка от 0.1 В до 1.0 В с шагом 50 мВ |
| Диапазоны измерения | R+Q (R): 0.0001 Ом … 2000 МОм R+Q (Q): 0.00001 … 50 L+Q (L): 0.0001 мкГн … 99999 Гн L+Q (Q): 0.0001 … 50 C+D (C): 0.0001 пФ … 99999 мкФ C+D (D): 0.00001 … 10 C+R (C): 0.0001 пФ … 99999 мкФ C+R (R): 0.00001 кОм … 99999 кОм |
| Скорость измерения (1 кГц) | низкая: 2 изм/с средняя: 10 изм/с высокая: 20 изм/с |
| Усреднение | 2 изм … 10 изм |
| Эквивалентная схема измерений | последовательная /параллельная |
| Отображаемые параметры | измеренное значение, абсолютное отклонение, относительное отклонение в %, результаты разбраковки |
| Постоянное напряжение смещения | внутреннее: 2.0 В ±2% внешнее: 0 В … +40 В, с защитой по току 0.25 А |
| Переключение диапазона измерения | автоматическое /ручное |
| Запуск измерений | непрерывный, ручной (передняя панель), дистанционный (RS-232, GPIB, HANDLER) |
Общие данные измерителя иммитанса ПрофКиП Е7-16М
▪ Зажимная оснастка: 4-проводная оснастка Кельвина для деталей с радиальными выводами
▪ Защита прибора при проведении измерений: до 1 Дж запасенной энергии (для заряженных конденсаторов), предохранитель 0.25 А при проведении измерений с подачей внешнего напряжения смещения
▪ Балансировка прибора:
▪ по короткому замыканию: R < 20 Ом, Z < 50 Ом
▪ по разрыву цепи: Z > 10 кОм
▪ Разбраковка: до 8 критериев разбраковки по Q, D и R, а так же общая разбраковка, установка критериев разбраковки с передней панели прибора или дистанционно по интерфейсу, возможность сохранения установок в память прибора
▪ Самоконтроль: тестирование основных узлов прибора (память, процессор, АЦП, усилитель и т.д.)
▪ Сохранение и повторный вызов: сохранение 9 установок режимов измерения, при вызове из памяти данных об установках с порядковым номером 0 производится установка по молчанию
▪ Интерфейсы: установка режимов, запуск и считывание результатов измерений могут выполняться по интерфейсу (RS-232, GPIB, HANDLER)
▪ Условия эксплуатации: 0°С … 50°С, относительная влажность до 80%
▪ Питание: 220 В, 50 Гц
▪ Потребляемая мощность: не более 20 Вт
▪ Габаритные размеры: 109х363х386 мм
▪ Вес: 5.8 кг
Комплект поставки измерителя иммитанса ПрофКиП Е7-16М
| Наименование | Количество |
| Измеритель иммитанса ПрофКиП Е7-16М | 1 шт. |
| Адаптер ПрофКиП Е7-16М-АЕ | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
Дополнительная комплектация измерителя иммитанса ПрофКиП Е7-16М
| Наименование |
| Зажим-адаптер ПрофКиП Е7-16М-КС |
| Пинцет-адаптер ПрофКиП Е7-16М-ТЕ |
