Описание

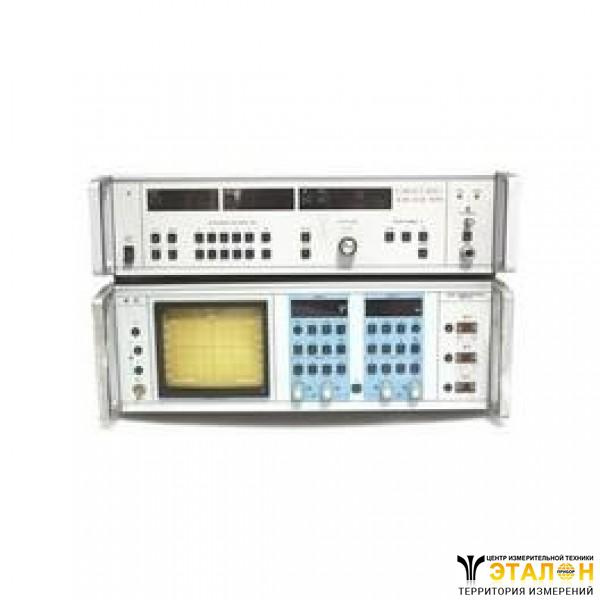

Измеритель КСВН Р2-106 панорамный (Р2106, Р2 106, p2-106, p2106, p2 106)
Предназначен для панорамного отображения на экране индикатора и измерения частотных характеристик КСВН и ослабления элементов коаксиального тракта.
Диапазон частот 0,01ГГц-2,14ГГц.
В состав измерителя Р2-106 входит:
- блок индикаторный Я2Р-70;
- блок генератора качающейся частоты (ГКЧ) Я2Р-74.
Измеритель КСВН Р2-106 панорамный предназначен для панорамного отображения на экране индикатора и измерения частотных характеристик КСВН и ослабления элементов коаксиального тракта.
Измеритель КСВН Р2-106 панорамный предназначен для работы в лабораторных и цеховых условиях, а также ремонтных мастерских и поверочных органах при температуре окружающей среда от 5 до 40°С, относительной влажности до 98% при 30°С, могут храниться при температуре от минус 55 до 50°С.
Условия эксплуатации, при которых реализуется основная погрешность приборов Измеритель КСВН Р2-106 панорамный:
1) напряжение питающей сети, В 220±4,4;
2) относительная влажность, %(30 - 80);
3) окружающая температура, °С 20±5.
В приборах предусмотрена работа с каналом общего пользования (КОП) и в составе автоматизированной измерительной системы (АИС). Для этого в комплекте индикатора имеется внешний интерфейс КОП.
Технические данные
Измерители КСВН Р2-106 панорамные имеют следующие измерительные тракты и диапазоны частот, приведенные в табл.1.
Таблица 1
Тип прибора Размеры тракта, мм Диапазон частот ГГц
P2-106 3,5/1,52 0,01-2,14
Диапазон измерения и предел допускаемой погрешности измерения КСВН для Кст ≤ 2 должны соответствовать значениям, приведенным в табл.2.
Диапазон измерения и предел допустимой погрешности измерения ослабления пассивных четырехполюсников с Кстu ≤ 1,2 должны соответствовать значениям, приведенным в табл.2.
Предел допускаемой погрешности измерения КСВН для Кстu от 2 до 5 (δКстu2 ) определяется соотношением:
δКстu2 = (±δКстu1)/(100-(±δКстu1)δКстu1/(δКстu + 1))
где δКстu1 - погрешность измерения КСВН для Кстu ≤ 2; Кстu - измеряемый КСВН.
Таблица 2.
Тип прибора Диапазон измерения КСВН Диапазон измерения ослабления, дБ

Предел допускаемой погрешности измерения КСВН,

%
 Предел допускаемой погрешности измерения ослабления, дБ
P2-106 1,05-5,0 0-40 ±5Кстu ±(0,04А+0,3)
где А - измеряемое ослабление в децибелах; Кстu - измеряемый КСВН.
В приборах обеспечиваются следующие режимы перестройки частоты:
1) ручная перестройка частоты;
2) ручное качание частоты;
3) автоматическое качание частоты с длительностью периодов 0,08; 1 с;
4) разовое качание частоты с длительностью периода 10 с и ручным запуском.
Максимальная полоса качания частоты не менее рабочего диапазона частот прибора Измерители КСВН панорамные Р2-106. Минимальная полоса качания частоты должна быть не более 0,5% от верхней частоты диапазона.
Предел допускаемой основной погрешности отсчета и установки частоты не более ±3 МГц до 0,6 ГГц и не более ±0,5% от текущей частоты свыше 0,6 ГГц.
На экране ЭЛТ наблюдаются две амплитудные метки частоты. По каналу 1 - направлена вверх, по каналу 2 - направлена вниз. Пределы допускаемого значения погрешностей измерения КСВН и ослабления в интервале рабочих значений температуры окружающей среды от 5 до 40 °С не более величины основной погрешности.
Измерители КСВН панорамные Р2-106 обеспечивают свои технические характеристики в пределах норм по истечении времени установления рабочего режима, равного 15 мин.
Приборы допускают непрерывную работу в рабочих условиях в течение времени не менее 16 ч при сохранении своих технических характеристик.
Измеритель КСВН Р2-106 панорамный сохраняет свои технические характеристики при питании от сети переменного тока напряжением (220±22) В частотой (50±0,5) Гц.
Мощность, потребляемая прибором от сети питания при номинальном напряжении, не превышает:
1) для ГКЧ Я2Р-74, Я2Р-75, Я2Р-76/2 - 100 ВА; 2) для индикатора - 80 ВА.
Прибор обеспечивает интерфейсные функции в соответствии с табл. 3.
Таблица 3
Обозначение функции Наименование функции функциональные возможности
СП1 Синхронизация приема Все
П2 Приемник Основной приемник
И4 Источник 1) основной источник
2) синхронизация передачи источника (CИ1)
3) синхронизация приема (СП1)
Наработка на отказ (То) но менее 7000 ч. Гамма-процентный ресурс не менее 10000 ч при γ=90%. Гамма-процентный срок службы не менее 10 лет при значении γ=90%. Гамма-процентный срок сохраняемости не менее 10 лет для отапливаемых хранилищ или 5 лет для неотапливаемых хранилищ при γ=80%.
Среднее время ремонта не более 8 ч. Вероятность отсутствия скрытых отказов не менее 0,9 за межповерочный интервал 18 мес., при коэффициенте использования Ки=0,12.
Габаритные размеры, мм,не более:
прибора
блока индикаторного Я2Р-70 488x492x173
блока ГКЧ Я2Р-74, Я2Р-75, Я2Р-76/2 488x475x133
в укладочном ящике
блока индикаторного Я2Р-70 605x616x342
блоков ГКЧ Я2Р-74, Я2Р-75, Я2Р-76/2 585x560x246
комплекта комбинированного 440x278x110
в транспортной упаковке
блока индикаторного Я2В-70 782x696x456
блоков ГКЧ Я2Р-74, Я2Р-75, Я2Р-76/2 700x752x457
комплекта комбинированного 634x496x306
Масса, кг, не более:
1) прибора
блока индикаторного Я2Р-70 18
блоков ГКЧ Я2Р-74, Я2В-75, Я2Р-76/2 16
2) в укладочном ящике
блока индикаторного Я2Р-70 35
блоков ГКЧ Я2Р-74, Я2В-75, Я2Р-76/2 31
комплекта комбинированного 5
3) в транспортной таре
блока индикаторного 55
блоков ГКЧ Я2Р-74, Я2Р-75, Я2В-76/2 55
комплекта комбинированного 20
