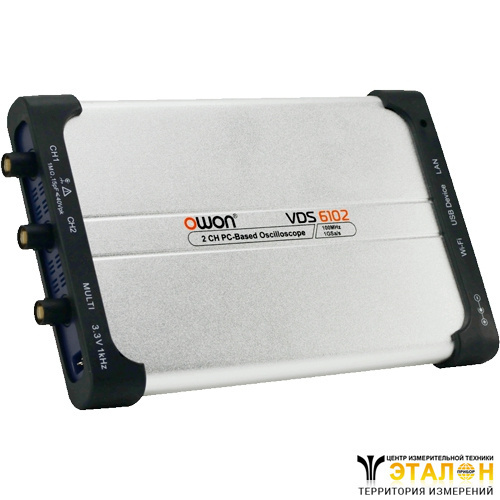

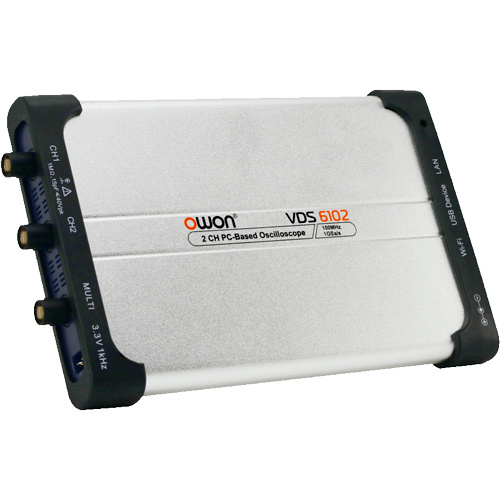

VDS6102A - осциллограф – приставка к ПК
OWON
(0)

OWON

VDS6102A - осциллограф – приставка к ПК

Цена:
35 549 ₽
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
В наличии
Характеристики
Производитель —
OWON
Гарантия —
24 месяца
Сохранить PDF Распечатать
Посетителей сейчас
просматривают товар: 8
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Комплект поставки
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Особенности осциллографа – приставки к ПК VDS6102A:

  • Максимальная частота 100 МГц;
  • Кол-во каналов 2;
  • Частота дискретизации 1 ГГц;
  • Чувствительность 2 мВ/дел ~ 5 В/дел;
  • Коэффициент развертки 5 нс/дел - 100 с/дел
  • Максимальная глубина памяти 10М;
  • Дисплей приставка к ПК;
  • АЦП осциллографа 14 бит;
  • Интерфейсы LAN, USB-device;
  • Wi-Fi опционально.

Технические характеристики осциллографа – приставки к ПК VDS6102A:

Параметр VDS6102 VDS6102A
Полоса пропускания 100 МГц
Число входов 2 + 1 (генератор)
Максимальная частота дискретизации 1 Гвыб/с
Время нарастания ≤3.5 нс
Коэффициент развертки 5 нс/дел ~ 100 с/дел, с шагом из ряда 1-2-5
Режимы регистрации Обычный, пиковый детектор, усреднение
Максимальная длина записи 10М
Связь входа Открытый вход (DC), закрытый вход (AC), заземление
Входное сопротивление 1 МОм ± 2%, параллельно с 15 пФ ± 5 пФ
Вертикальное отклонение 2 мВ/дел ~ 5 В/дел
Вертикальное разрешение (АЦП) 8 бит 14 бит
Максимальное входное напряжение 40 Впик-пик (постоянное+переменное)
Коэффициенты ослабления пробника 1X, 10X, 100X, 1000X
Взаимовлияние каналов 50 Гц: 100:1, 10 МГц: 40:1
Тип интерполяции Sin(x)/x
Диапазон смещения ±2 В (2 мВ/дел – 50 мВ/дел);
±20 В (100 мВ/дел – 500 мВ/дел);
±40 В (1 В/дел – 5 В/дел)
Низкочастотный предел для закрытого входа ≥5 Гц (на входе BNC, уровень -3 дБ)
Тип запуска По фронту (Edge), по видеосигналу (Video), по скорости нарастания (Slope), по длительности импульса (Pulse)
Стандарты видеосигнала NTSC, PAL и SECAM
Режим запуска авто, ждущий, однократный
Режим XY Полоса пропускания полная полоса
Разность фаз ±3 градуса
Автоматические измерения Амплитудное значение напряжения (Vpp), максимальная амплитуда напряжения (Vmax), минимальная амплитуда напряжения (Vmin), напряжение, соответствующее вершине прямоугольного импульса (Vtop), напряжение, соответствующее основанию прямоугольного импульса (Vbase), амплитуда импульса (Vamp), среднее значение напряжения (Vavg), среднеквадратическое значение напряжения (Vrms), выброс на вершине прямоугольного импульса (Overshoot), выброс в паузе прямоугольного импульса (Preshoot), частота (Freq), период (Period), длительность фронта импульса (Rise Time), длительность среза прямоугольного импульса (Fall Time), задержка между фронтами сигналов разных каналов (Delay A→B), задержка между срезами сигналов разных каналов (Delay A→B), длительность положительного импульса (+Width), длительность отрицательного импульса (-Width), коэффициент заполнения для положительного импульса (+Duty), коэффициент заполнения для отрицательного импульса (-Duty)
Коммуникационные интерфейсы USB (Type-C), LAN; Wi-Fi (опционально)
Потребляемая мощность Меньше 8 Вт
Размеры 190 x 120 x 18 мм
Масса Около 0.38 кг
Встроенный генератор сигналов
Параметр Значение
Стандартные сигналы Синусоидальный (0.1 Гц - 5 МГц), прямоугольный (0.1 Гц - 200 кГц), треугольный (1 Гц - 10 кГц), импульсный (1 Гц - 10 кГц)
Максимальная частота 5 МГц
Максимальная частота дискретизации 25 Мвыб/с
Число каналов 1
Вертикальное разрешение 8 бит
Амплитуда 10 мВпик-пик - 5 Впик-пик
Смещение по пост. току ±2.5 В
Выходное сопротивление 50 Ом (типовое)
Развернуть полное описание
Комплект поставки

Комплект поставки VDS6102A

№ Наименование Количество
1 Осциллограф – приставка к ПК VDS6102A 1
