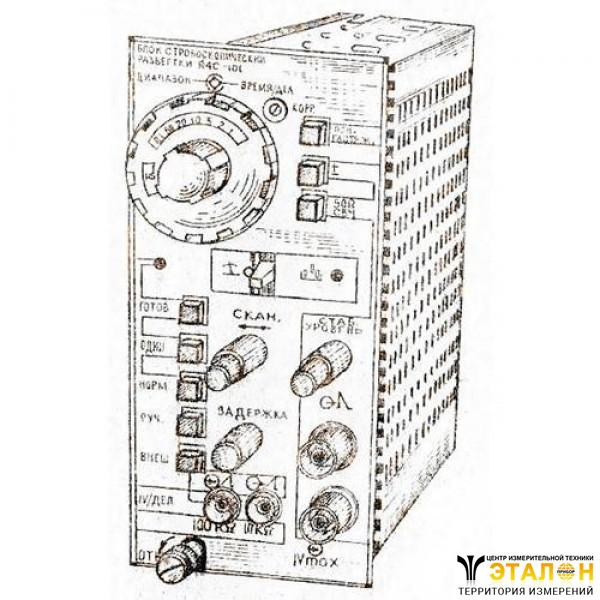

Блок стробоскопической развертки Я4С-101

Также это изделие может называться: Я4С 101, Я4С101, ЯчС-101, ЯчС 101, ЯчС101, Ya4s-101, Ya4s 101, Ya4s101.

Я4С-101 блок стробоскопической развертки предназначен для создания горизонтальной развертки с коэффициентами и используется в осциллографах С1-91, С1-122, С1-122А, С1-115, С8-21 в качестве сменного блока.

Блоки Я4С-101 применяются в полупроводниковой электронике и технике интегральных схем, вычислительной технике, ядерной физике, технике связи, измерительной технике.

Технические характеристики Я4С-101:

Режимы работы развертки:

- однократный;

- нормальный;

- ручной;

- внешний;

- основной;

- режим растяжки.

Коэффициент развертки, соответствующий ряду чисел 1-2-5 - от 10 пс до 10 мкс.

Предел основной погрешности коэффициентов развертки Я4С-101:

- в пределах рабочей части развертки - не более ±(4+80/К_р);

- в интервале каждой влияющей величины - ±(6+120/К_р), где К_р - коэффициент развертки.

Пределы основной погрешности измерения временных интервалов в диапазоне от 100 пс до 100 мкс - не более ± (4+ 4К_р/Т_к + 500/Т_к), где Т_к - измеряемой временной интервал.

Измеряемый временной интервал	Положение переключателя ДИАПАЗОН	Коэффициенты развертки
от 0 до 100 мкс	«100 мкс»	от 2 мкс/дел. до 10 мкс/дел.
от 0 до 10 мкс	«100 мкс» «10 мкс»	от 0,1 мкс/дел. до 1 мкс/дел. от 0,2 мкс/дел. до 1 мкс/дел.
от 0 до 1 мкс	«10 мкс» «1 мкс»	от 10 нс/дел. до 0,1 мкс/дел. от 20 нс/дел. до 0,1 мкс/дел.
от 0 до 100 нс	«1 мкс» «100 нс»	от 1 нс/дел. до 10 нс/дел. от 2 нс/дел. до 10 нс/дел.
от 0 до 10 нс	«100 нс» «10 нс»	от 0,1 нс/дел. до 1 нс/дел. от 0,2 нс/дел.до 1 нс/дел.
от 0 до 1 нс	«10 нс»	от 10 пс/дел. до 0,1 нс/дел.

Начальная задержка развертки при положении переключателя ДИАПАЗОН «10 нс» при запуске импульсным сигналом амплитудой не более 0,1 В, длительностью фронта не более 1 нс и частотой повторений не более 1 МГц - не более 60 нс.

Суммарная регулируемая задержка Я4С-101 относительно сигнала синхронизации в зависимости от положения переключателей ДИАПАЗОН и ВРЕМЯ/ДЕЛ. представлена в таблице:

Суммарная регулируемая задержка	Положение переключателя ДИАПАЗОН	Коэффициенты развертки
от 0 до 11 нс	«10 нс»	от 10 пс до 1 нс
от 0 до 110 нс	«100 нс»	от 0,1 нс до 10 нс
от 0 до 1,1 мкс	«1 мкс»	от 1 нс до 0,1 мкс
от 0 до 11 мкс	«10 мкс»	от 10 нс до 1мкс
от 0 до 110 мкс	«100 мкс»	от 0,1 мкс до 10 мкс

Перемещение луча по горизонтали обеспечивает совмещение начала и конца рабочей части развертки с центром экрана.

Блоки Я4С-101 имеют два вида внешней синхронизации:

- положение переключателя синхронизации «50 Ом» (ВЧ);

- положение переключателя синхронизации «СВЧ» с выносным СВЧ синхронизатором (СВЧ).

Выдает следующие сигналы:

- МПН положительной полярности размахом напряжения при выходном сопротивлении 10±1 кОм, с периодом следования от не более 10 мс до не менее 1 с на гнезде «10 кОм 1 В/ДЕЛ» - не менее 10 В;

- выходной импульс синхронизации положительной полярности длительностью не менее 100 нс, длительностью фронта не более 1 нс, амплитудой не менее 1 В на нагрузке 50±5 Ом на розетке.

Потребление тока Я4С-101 при напряжении источников питания:

- 5 В - не более 800 мА;

- 15 В - не более 300 мА;

- -15 В - не более 250 мА;

- 48 В - не более 50 мА;

- -48 В - не более 80 мА.

Непрерывная работа - не менее 8 ч.

Наработка на отказ - не менее 15 000 ч.

Срок службы - 15 лет.

Ресурс - 10 000 ч.

Габаритные размеры:

- блока - 148×73×392 мм;

- укладочного ящика - не более 230×450×270 мм;

- транспортной тары - не более 370×600×340 мм.

Масса:

- блока Я4С-101 - не более 2 кг.

- блока с укладочным ящиком - не более 12 кг.

- блока с транспортной тарой - не более 18 кг.

Условия эксплуатации Я4С-101:

Рабочая температура окружающего воздуха - от 5° С до 40° С.

Предельная температура окружающего воздуха - от -60° С до +65° С.

Относительная влажность при 25° С - до 98%.
