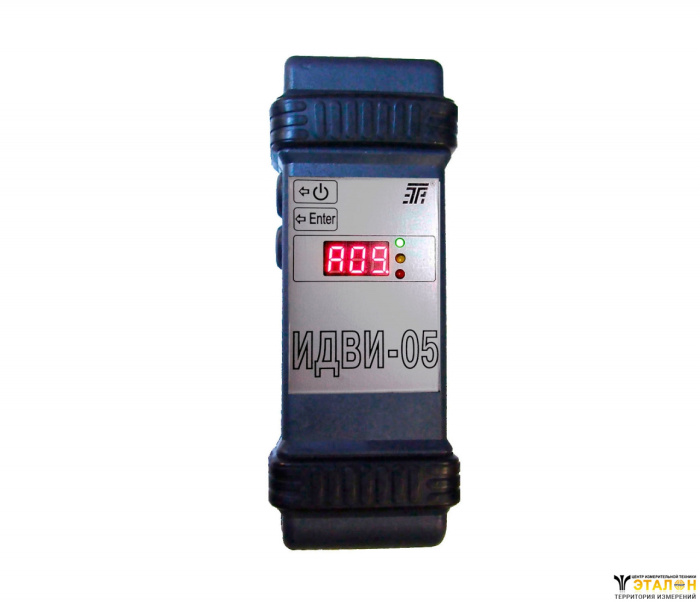

картинка ИДВИ-05 - индикатор дефектов обмоток электрических машин

(0)

РОССИЯ и СНГ

Цена:
86 400 ₽

В корзину

Купить в 1 клик

Нашли дешевле?
Снизим цену!

В избранное

В наличии

Характеристики

Производитель —

РОССИЯ и СНГ

Гарантия —

12 месяцев

Сохранить PDF Распечатать

Посетителей сейчас
просматривают товар: 8

Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе

Безналичный расчет для юридических лиц

Более 350 брендов

Самые лучшие
цены

Техническая
документация

Быстрая доставка
по России

Сервисный
центр

Описание
Комплект поставки
Доставка и оплата
Гарантия и возврат
Отзывы

Описание

Назначение индикатора дефектов обмоток электрических машин ИДВИ-05:

ИДВИ-05 - это портативный прибор, предназначенный для контроля обмоток электрических машин.
ИДВИ-05 - обеспечивает проверки:

Трехфазных обмоток на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз;
Износа межвитковой изоляции трехфазных всыпных обмоток;
Катушек обмоток, уложенных в пазы, и полюсных катушек на наличие межвитковых замыканий;
Короткозамкнутых роторов на наличие обрывов стержней;
Состояния изоляции обмоток относительно корпуса машины и между обмотками.

ИДВИ-05 позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В в сборе, дефекты обмоток разобранной машины напряжением до 1000 В (кроме обмоток с уравнительными соединениями), а также дефекты обмоток короткозамкнутых роторов.

Описание индикатора дефектов обмоток электрических машин ИДВИ-05:

Принцип работы.

При проверках трехфазных обмоток на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз, полюсных катушек на наличие межвитковых замыканий и износа межвитковой изоляции трехфазных всыпных обмоток сравниваются интегральные оценки затухающих колебательных импульсов испытательного напряжения, генерируемых при разряде конденсатора на зажимах фаз (катушек);

При проверке катушек, уложенных в пазы, индуктируется импульсная ЭДС в проверяемой катушке амплитудой 1 В/виток. В случае наличия в последней КЗ витков происходит регистрация импульса магнитной индукции поля, создаваемого током короткого замыкания, протекающим по ним;

При проверке короткозамкнутых роторов на наличие обрывов стержней вручную производится один оборот ротора со скоростью примерно 1 об/мин и через интервалы времени 0,5 с определяются интегральные оценки затухающих колебательных импульсов испытательного напряжения, генерируемых при разряде конденсатора на зажимах одной из фаз статора асинхронного двигателя при различных положениях ротора относительно статора;

При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм).

Технические характеристики индикатора дефектов обмоток электрических машин ИДВИ-05:

Параметр	Значение
Контролируемые параметры
При проверках трёхфазных обмоток на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз, износа межвитковой изоляции трехфазных всыпных обмоток и полюсных катушек на наличие межвитковых замыканий	Коэффициент различия импульсов испытательного напряжения фаз (катушек), (Кр1)
При проверке короткозамкнутых роторов на наличие обрывов стержней	Коэффициент максимального различия импульсов испытательных напряжений фазы при проворачивании ротора (Кр2)
При проверке катушек обмоток, уложенных в пазы, на наличие межвитковых замыканий	Ток в проверяемой катушке
При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками	Сопротивление изоляции (Rи)
Контролируемый диапазон Кр1 и Кр2, %	0-99
Контролируемый диапазон Rи, МОм	0-500
Величина Кр1 при замыкании одного витка в фазе (катушке) или Кр2 при обрыве одного стержня, %, не менее	10
Амплитуда импульсного испытательного напряжения:
При проверках трехфазных обмоток на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз, В	340
При проверке износа межвитковой изоляции трехфазных всыпных обмоток, В	1000
При проверках короткозамкнутых роторов на наличие обрывов стержней и полюсных катушек на наличие межвитковых замыканий, В	160
При проверке катушек обмоток, уложенных в пазы, на наличие межвитковых замыканий, В/виток	1
Выходное постоянной напряжение Rи, В	1000±100
Индикация	Светодиодная
Питание	Автономное или от внешнего блока питания
Напряжение питания, В	4 (-1.0 +0.2)
Потребляемая мощность, Вт, не более	4
Габаритные размеры, мм	205×80×50
Масса, кг, не более	0,4

Развернуть полное описание

Комплект поставки

Комплект поставки ИДВИ-05

№	Наименование	Количество
1	ИДВИ–05	1
2	Аккумулятор (Li-ion, тип 14500)	2
3	Блок питания БПИД-3	1
4	Кабель соединительный с тремя зажимами	1
5	Кабель соединительный с двумя зажимами	1
6	Индукционный датчик	1
7	Провод соединительный	2
8	Руководство по эксплуатации	1
9	Футляр	1
