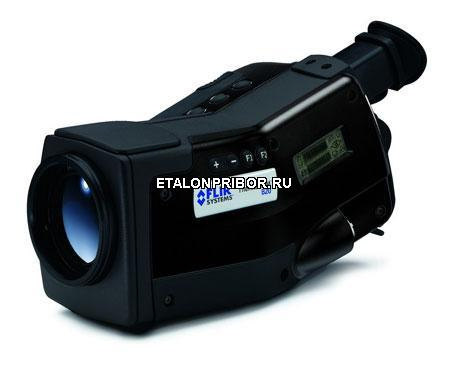

FLIR ThermaCAM B20 тепловизор

Строительная тепловизионная камера - ThermaCAM B20

Тепловизионная камера ThermaCAM B20 разработана на основе рекомендаций квалифицированных строительных инспекторов, и содержит все функции, необходимые для проведения тепловизионного обследования зданий, а также программное обеспечение для составления профессиональных отчётов. Данная камера может применяться в строительстве для определения областей, чувствительных к возникновению трещин, детектирования плохо заизолированных участков, обследования новых сооружений, поиска утечек в заглублённых трубопроводах, при перепланировке, и т.д.

Уникальные технические характеристики для быстрого и удобного тепловизионного обследования зданий

• Неохлаждаемый микроболометр обеспечивает получение изображений с высоким разрешением (320 x 240 пикселей)

• Очень высокая тепловая чувствительность (0.080°С)

• Запись изображений с частотой кадров 50 Гц

• Возможность использования в любых погодных условиях (класс защиты IP 54)

• Сохранение изображений (включая радиометрическую информацию) в формате JPEG

• Широкий диапазон аксессуаров

• Встроенные функции проверки строительных объектов

• Специализированное программное обеспечение для использования камеры в строительной промышленности

ThermaCAM B20 специально предназначенная для профессиональной проверки строительных объектов

Более простая и быстрая проверка строительных объектов благодаря нескольким мощным и уникальным функциям
Инфракрасная термография является мощным и бесконтактным методом контроля и диагностирования состояния зданий. Типовыми применениями инфракрасной термографии в строительной индустрии являются обнаружения участков, восприимчивых к образованию плесени, обнаружение участков с плохой теплоизоляцией, контроль над новыми сооружениями, нахождение утечек в подземных трубах, планирование реконструкций и многое другое.

Результатами использования инфракрасной термографии часто являются существенное энергосбережение, минимизация работ по исправлению повреждений и другая экономия расходов в результате быстрой окупаемости затрат на приобретение инфракрасной камеры.

Для удовлетворения специфических требований, выдвигаемых со стороны строительной индустрии, компания FLIR Systems в сотрудничестве с опытными инспекторами, осуществляющими строительный надзор, разработала камеру ThermaCAM B20. Результатом являются инфракрасная камера, которая имеет все особенности, которые необходимы при выполнении инфракрасной дефектоскопии строительных объектов, и необходимые программные средства для подготовки профессиональных отчетов о проведенной дефектоскопии.

Все необходимые параметры для выполнения профессиональных строительных инспекций можно ввести в камеру.
Вся получаемая информация на стройплощадке находится под рукой. Это означает, что все стороны, участвующие в проверке (инспекции) – мастера, архитекторы и руководители строительных работ – могут определить степень серьезности проблемы. Это будет существенно повышать точность и качество инфракрасной проверки и позволяет избежать неправильной интерпретации или – хуже того – невозможности расчета точки росы за рабочим столом вследствие отсутствия части необходимой информации.

Автоматическая сигнализация при выявлении точки росы – в камере, на стройплощадке, без необходимости в программных средствах
В прошлом нахождение участков с большой потенциальной возможностью для конденсации требовало существенных затрат времени. Участки, восприимчивые к конденсации, необходимо обнаруживать не только вследствие того, что они часто указывают на наличие существенных строительных проблем или дефектов, но также вследствие того, что они представляют большую угрозу возникновения опасных для здоровья грибков. Для обнаружения таких участков инспектору, осуществляющему строительный надзор, необходимо при использовании специфической программы выполнять сложные расчеты на ПК.

Запатентованные средства сигнализации об обнаружении точки росы в камере ThermaCAM B20 позволяют делать это непосредственно на стройплощадке.
В камере ThermaCAMTM B20 выполняются расчеты точки росы в реальном времени. Все параметры, такие как относительная влажность и температура объекта, необходимые для выявления потенциальных участков конденсации, могут быть установлены в камере в условиях эксплуатации. Результатом является получаемое в реальном времени инфракрасное изображение с информацией о точке росы, указывающей на наличие потенциальных проблем конденсации. Критические участки, восприимчивые к конденсации, автоматически окрашиваются прозрачным цветом тревожной сигнализации, так что инспектор, осуществляющий строительный надзор, одновременно видит проблемный участок и его структуру.

Потенциальные участки конденсации четко выделяются в инфракрасной камере
Цветовая сигнализация немедленно привлекает внимание пользователей к критическим участкам. Проблемный участок покрывается прозрачным цветом, что учитывается при последующей интерпретации сцены. Инспекция больших участков может быть продолжительным и трудоемким делом. Даже при активированных цветовых сигнализациях глаз может пропустить очень маленькие проблемные участки. А именно такие небольшие пятна часто сигнализируют о начале больших будущих проблем. При наличии уникальной функции звуковой сигнализации камеры ThermaCAM B20 такие пятна пропускаться не будут. Самое маленькое проблемное пятно на инфракрасном изображении будет формировать звуковой сигнал, так что вы можете конкретный участок рассмотреть более тщательно.

Автоматический расчет максимального перепада температур
В камере ThermaCAM B20 может автоматически рассчитываться перепад температур между точками с наибольшей и наименьшей температурами в инфракрасном изображении. Обе такие точки четко идентифицируются на инфракрасном изображении, а величина такого перепада показывается в камере.
Максимальный перепад температуры часто используется для исследования вызывающего сомнение участка. С помощью камеры ThermaCAM B20 вы не только будете видеть такие величины на стройплощадке, но они будут также автоматически сохраняться вместе с инфракрасным изображением. Это означает, что вам понадобится тратить меньше времени за рабочим столом при анализе изображений и что вы сможете тратить больше времени на проведение самих инспекций.

Встроенные таблицы коэффициентов излучательной способности
Для выполнения корректных температурных измерений вам нужно установить корректный коэффициент излучательной способности. Заранее определенные значения для часто проверяемых материалов в строительной индустрии (бетона, древесины, окрашенных стен, обоев, цемента, кирпича) сохраняются в компьютере, так что вы можете незамедлительно выбрать корректные значения коэффициентов излучательной способности. Большая библиотека по строительным материалам находится под рукой и может, если в этом есть необходимость, пополнена пользователем.

Специализированная калибровка для строительной индустрии
Камера ThermaCAM B20 измеряет температуру в диапазоне от -40 до +55°С. Это является идеальным для строительных применений.

Звуковые и цветовые сигнализации
Инспектор, осуществляющий строительный надзор, может ввести в камеру максимальную температуру. Если камера ThermaCAM B20 направляется на часть здания, температура которой превышает установленное значение, камера будет автоматически формировать звуковой сигнал, и будут выделяться все части изображения, где превышается указанная температура.

Применение инфракрасной камеры ThermaCAM B20

Определение места неплотностей (протечек)
Термография является легким в использовании средством для обнаружения и проверки трубопроводов и труб на наличие протечек. Даже когда водопроводные трубы прокладываются в полу или под штукатуркой. Тепло от труб проходит через поверхность и его легко можно обнаружить с помощью инфракрасной камеры.
Типовым примером является определение мест протечек в подпольных системах отопления. С помощью инфракрасной термографии можно также быстро обнаруживать и устанавливать местоположение протечки в системах централизованного теплоснабжения. Определение точного местоположения протечки позволяет избежать ненужных вскрышных работ и экономит деньги.

Обнаружение строительных дефектов
Термография является наиболее быстрым и хорошим методом обнаружения строительных дефектов. Благодаря термографии можно легко доказать, что строительные работы были выполнены некорректным образом. Она позволяет мгновенно показать на цветных тепловых изображениях потери тепла, влажные участки и протечки воздуха, которые имеют место в зданиях.

Обнаружение неплотностей в плоской крыше
Оценка крыш на отсутствие мест протечек воды также является обычным применением инфракрасной технологии. Вода сохраняет тепло дольше, чем остальной кровельной материал, и может легко обнаруживаться с помощь тепловой сканирующей системы ночью после того, как остальная кровля охладилась. При ремонте участков с протечками вместо замены всей крыши достигается очень значительная экономия.

Обнаружение мест притока/утечки воздуха
Еще одним обычным использованием инфракрасной технологии является обнаружение неплотностей путем выявления изменения скорости потоков воздуха с помощью так называемого процесса «вентилятор-дверь». Во время такого процесса в здании создается разрежение. Поскольку давление воздуха вне здания выше, чем давление внутри него, воздух будет пытаться попасть через участки с плохим уплотнением. Воздушный поток можно легко визуализировать с помощью инфракрасной камеры. После выявления участки с плохим уплотнением легко распознаются и фиксируются до того, как отделка и декоративные детали сделают устранение соответствующего потенциального строительного дефекта дорогостоящим и затруднительным делом.

Ремонт зданий
Инфракрасная технология предоставляет также важную информацию во время ремонта зданий и памятников. Элементы конструкции, спрятанные под штукатуркой, ясно видны на инфракрасном изображении. После этого можно принимать решение, надо ли оголять соответствующие конструкции. Можно также на самом раннем этапе определить, в каких местах следует снимать штукатурку, чтобы можно было принять меры по ее сохранению на других участках.
