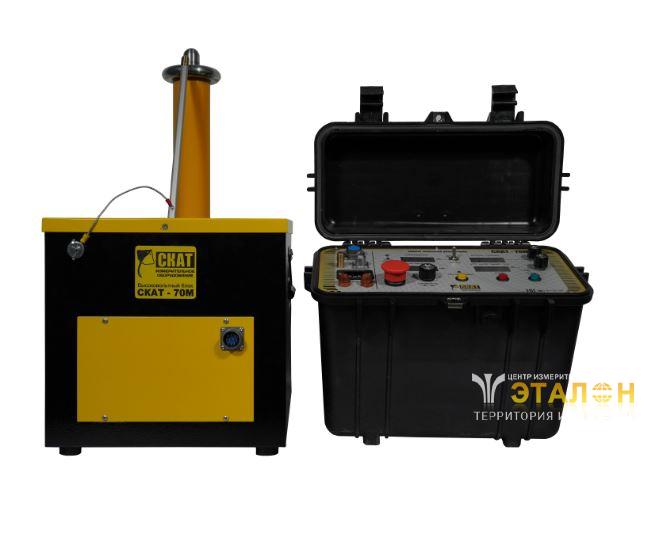

СКАТ-70М - аппарат испытания диэлектриков
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Назначение
Для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока.
- для измерения напряжения и силы переменного и постоянного тока при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений и твердых диэлектриков.
- для тестовых испытаний образцов различных твердых диэлектриков, в том числе композитных, различных электронных устройств с высоковольтной гальванической развязкой, систем и схем грозовой защиты, а также других устройств и их частей, где важна проверка электрической прочности.
С помощью аппарата СКАТ-70М возможно проводить широкий спектр испытаний как на переменном, так и на постоянном токе. Переключение выходного напряжение на постоянное или переменное осуществляется тумблером на передней панели. Точность измерения и поддержания испытательного напряжения на заданном уровне полностью соответствует требованиям ГОСТ 2990 и ГОСТ 1516.2−97, предъявляемым к средствам измерений для испытания электрической прочности изоляции кабельных линий и твердых диэлектриков.
Особенности
В аппарате реализованы ручной и автоматический режимы работы. В ручном режиме управление выходным напряжением может осуществляться как кнопками, так и энкодером. При пробое в нагрузке аппарат фиксирует напряжение пробоя на индикаторе. Предусмотрен программируемый таймер. Вся необходимая информация выводится на светодиодных цифровых индикаторах, которые сохраняют полную работоспособность при отрицательных температурах.
Раздельная компоновка аппарата позволяет проводить испытание на безопасном удалении от объекта испытания. Для дополнительной безопасности предусмотрена автоматическая заземляющая штанга.
Имеется защита от пробоя в нагрузке, перегрузки и перегрева высоковольтного трансформатора.
По окончании испытания на постоянном токе аппарат автоматически производит снятие остаточного емкостного заряда объекта испытания через активное сопротивление вторичной обмотки.
Также имеется разъем для подключения внешней блокировки и внешней сигнальной лампы.
Небольшая масса, компактные размеры и портативное исполнение обоих модулей позволяют быстро развертывать и преподключать систему в полевых условиях, а также облегчают работу оператора.
Cистема может комплектоваться удобной тележкой для транспортировки.
Условия эксплуатации аппарата «СКАТ-70М»
- температура окружающего воздуха от -20 до +40C
- относительная влажность воздуха до 80% при температуре +25C.
Технические характеристики
| Испытание напряжением постоянного тока (DC) | Выходное напряжение | Диапазон регулирования, кВ | от 1 до 71 |
| Диапазон измерений, кВ | от 3 до 70 | ||
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,04·((70/U)-1)), где U - измеренное значение, кВ | ||
| Амплитуда пульсаций, % | 3 | ||
| Полярность напряжения постоянного тока | отрицательная (опционально - положительная) | ||
| Выходной ток | Максимальный уровень, мА | 20 | |
| Диапазон измерений, мА | от 0,1 до 20 | ||
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,1·((20/I-1)), где I - измеренное значение, мА | ||
| Испытание напряжением переменного тока (AC) | Выходное напряжение | Диапазон регулирования, кВ | от 1 до 51 |
| Диапазон измерений, кВ | от 2 до 50 | ||
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,04·((50/U)-1)), где U - измеренное значение, кВ | ||
| Амплитуда пульсаций, % | 5 | ||
| Выходной ток | Максимальный уровень, мА | 50 | |
| Диапазон измерений, мА | от 0,1 до 50 | ||
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,1·((50/I-1)), где I - измеренное значение, мА | ||
| Емкость допустимой нагрузки при максимальном напряжении | до 2,5 нФ | ||
| Системные параметры | Режимы испытания | Ручной Автоматический | |
| Скорость изменения напряжения, кВ/с | 0,5; 1; 2; 5 | ||
| Диапазон значений таймера, задаваемого пользователем, мин | от 1 до 60 | ||
| Интерфейсы | Индикация | светодиодные знакосинтезирущие индикаторы | |
| управление аппаратом | кнопочное и с помощью энкодеров | ||
| Безопасность | Заземление | Защитное заземление Автоматический заземлитель | |
| Защита | Защита от превышения допустимого напряжения и тока Отключение при пробое в нагрузке Защита от перегрева высоковольтного блока Внешняя сигнальная лампа (опция) | ||
| Системы отключения высокого напряжения | Кнопка аварийного отключения Защитная блокировка (опция) | ||
| Параметры питания и потребления | Напряжение питающей сети переменного тока, В | от 198 до 242 | |
| Частота питающей сети, Гц | от 49 до 51 | ||
| Максимальная потребляемая мощность | 2800 В•А | ||
| Максимальный потребляемый ток, А | 15 | ||
| Физические параметры | Габариты блока управления, В × Ш × Г, мм | 420 × 340 × 220 | |
| Масса блока управления, кг | 16 | ||
| Габариты высоковольтного, В × Ш × Г, мм | 650 × 375 × 360 | ||
| Масса высоковольтного блока, кг | 37 | ||
| Испытание напряжением постоянного тока (DC) | Выходное напряжение | Диапазон регулирования, кВ | от 1 до 71 |
| Диапазон измерений, кВ | от 3 до 70 | ||
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,04·((70/U)-1)), где U - измеренное значение, кВ | ||
| Амплитуда пульсаций, % | 3 | ||
| Полярность напряжения постоянного тока | отрицательная (опционально - положительная) | ||
| Выходной ток | Максимальный уровень, мА | 20 | |
| Диапазон измерений, мА | от 0,1 до 20 | ||
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,1·((20/I-1)), где I - измеренное значение, мА | ||
| Испытание напряжением переменного тока (AC) | Выходное напряжение | Диапазон регулирования, кВ | от 1 до 51 |
| Диапазон измерений, кВ | от 2 до 50 | ||
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,04·((50/U)-1)), где U - измеренное значение, кВ | ||
| Амплитуда пульсаций, % | 5 | ||
| Выходной ток | Максимальный уровень, мА | 50 | |
| Диапазон измерений, мА | от 0,1 до 50 | ||
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,1·((50/I-1)), где I - измеренное значение, мА | ||
| Емкость допустимой нагрузки при максимальном напряжении | до 2,5 нФ | ||
| Системные параметры | Режимы испытания | ■ Ручной ■ Автоматический | |
| Скорость изменения напряжения, кВ/с | 0,5; 1; 2; 5 | ||
| Диапазон значений таймера, задаваемого пользователем, мин | от 1 до 60 | ||
| Интерфейсы | Индикация | светодиодные знакосинтезирущие индикаторы | |
| управление аппаратом | кнопочное и с помощью энкодеров | ||
| Безопасность | Заземление | ■ Защитное заземление ■ Автоматический заземлитель | |
| Защита | ■ Защита от превышения допустимого напряжения и тока ■ Отключение при пробое в нагрузке ■ Защита от перегрева высоковольтного блока ■ Внешняя сигнальная лампа (опция) | ||
| Системы отключения высокого напряжения | ■ Кнопка аварийного отключения ■ Защитная блокировка (опция) | ||
| Параметры питания и потребления | Напряжение питающей сети переменного тока, В | от 198 до 242 | |
| Частота питающей сети, Гц | от 49 до 51 | ||
| Максимальная потребляемая мощность | 2800 В•А | ||
| Максимальный потребляемый ток, А | 15 | ||
| Физические параметры | Габариты блока управления, В × Ш × Г, мм | 420 × 340 × 220 | |
| Масса блока управления, кг | 16 | ||
| Габариты высоковольтного, В × Ш × Г, мм | 650 × 375 × 360 | ||
| Масса высоковольтного блока, кг | 37 | ||
