УЗОТЭ-2У прибор для защиты электродвигателя с контролем тока
ОВЕН
(0)

ОВЕН

УЗОТЭ-2У прибор для защиты электродвигателя с контролем тока

Цена:
по запросу
В корзину
Купить в 1 клик
В избранное
Наличие уточняйте
Характеристики
Производитель —
ОВЕН
Сохранить PDF Распечатать
Посетителей сейчас
просматривают товар: 6
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Комплект поставки
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Прибор УЗОТЭ-2У предназначен для защиты трехфазных асинхронных электродвигателей, работающих в тяжелых производственных условиях: при перегрузках, вызванных пониженным напряжением в сети, при повышенной влажности и температуре, высокой запыленности.

Прибор выпускается в корпусе настенного крепления типа Н.

  • Защитное отключение управляющего пускателя или контактора при возникновении следующих аварийных ситуаций:
    • обрыв или перекос фазы питающей сети;
    • превышение током, потребляемым электродвигателем, номинального значения;
    • перегрев обмотки статора.
  • Блокировка пуска электродвигателя при нарушении изоляции обмотки статора в начале работы

Основные технические характеристики

Напряжение питания прибора

190...240 В

Потребляемая мощность

не более 5 Вт

Мощность защищаемого электродвигателя

1,6...160 кВт

Допустимый ток нагрузки на контактах встроенного э/м реле

1,5 (2,5) А при 220 В

Время подготовки устройства к работе

не более 10 с

Максимальная длина линии:

– между устройством и датчиком температуры (при сопротивлении линии не более 5 Ом)

не более 300 м

– между устройством и трансформаторными датчиками тока

не более 15 м

Температура защитного отключения электродвигателя

80...90 °С

Время срабатывания устройства:

– при обрыве фазы

4...12 с

– при перегрузке по току в 1,5 раза

30...60 с

– при перегрузке по току в 4 раза

8...24 с

Тип корпуса

настенный Н

Габаритные размеры корпуса

130×105×65 мм

Степень защиты корпуса

IP44

Условия эксплуатации

Температура окружающего воздуха

+5...+50 °С

Атмосферное давление

86...106,7 кПа

Относительная влажность воздуха (при 35 °С)

30...80 %

Функциональная схема

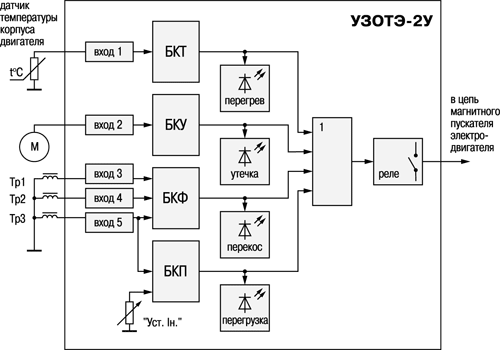

УЗОТЭ. Функциональная схема прибора

УЗОТЭ-2У включает в себя 4 блока контроля состояния электродвигателя:

  • блок контроля температуры корпуса двигателя (БКТ);
  • блок контроля тока утечки обмотки статора двигателя (БКУ);
  • блок контроля перекоса фаз (БКФ);
  • блок контроля тока, потребляемого двигателем (БКП).

Превышение уровня сигнала в любом из каналов контроля приводит к срабатыванию выходного реле и аварийному отключению электродвигателя.

Входные датчики

Для контроля за состоянием защищаемого электродвигателя УЗОТЭ-2У ко входам прибора подключаются датчики двух типов:

  • термопреобразователь сопротивления позисторного типа, предназначенный для контроля температуры корпуса электродвигателя (подключается ко входу 1, сигнал с которого обрабатывает БКТ);
  • трансформаторные датчики Тр1...Тр3, служащие для формирования сигнала, пропорционального току, потребляемому электродвигателем (подключаются ко входам 3–5, сигналы с которых обрабатываются БКФ и БКП).

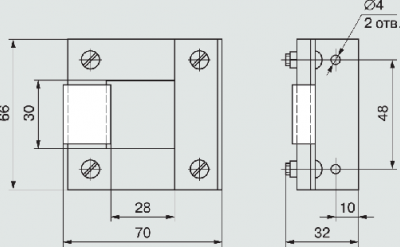

Трансформаторный датчик тока

Трансформаторный датчик тока

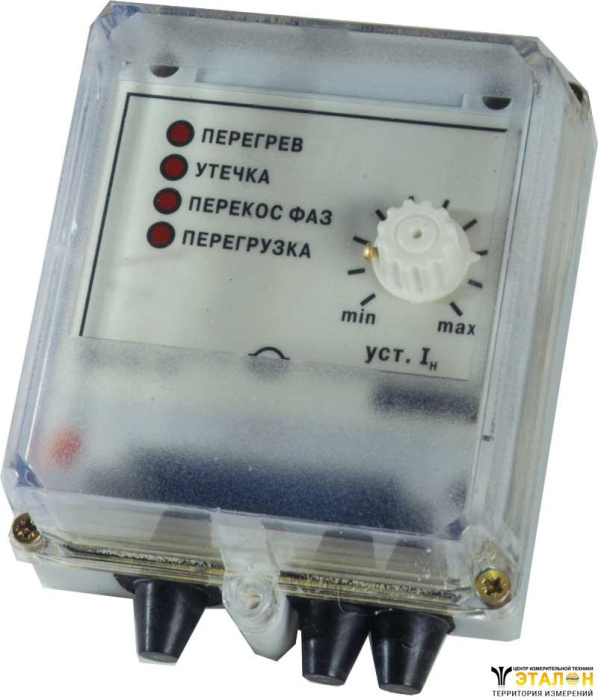

Элементы управления

4 светодиодных индикатора, расположенных на лицевой панели прибора, включаются при возникновении аварийной ситуации в соответствующем канале контроля:

Перегрев
Утечка
Перекос фаз
Перегрузка

Здесь же расположена ручка потенциометра «УСТ.Iн», служащая для установки заданного значения номинального тока, потребляемого двигателем.

Схемы подключения

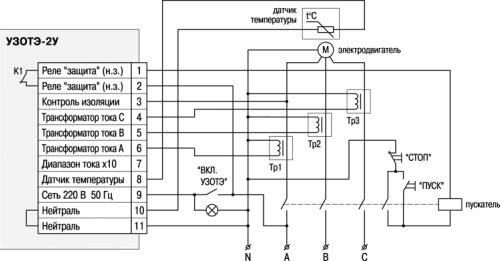

Схема подключения ОВЕН УЗОТЭ-2У

Развернуть полное описание
Комплект поставки
  1. Прибор УЗОТЭ-2У
  2. Термопреобразователь сопротивления
  3. Комплект крепежных элементов типа Н
  4. Трансформатор тока - 3 шт.
  5. Паспорт и руководство по эксплуатации
  6. Гарантийный талон
