СТЭЛЛ-20 - указатель точки подключения

Назначение указателя точки подключения СТЭЛЛ-20:

СТЭЛЛ-20 это дополнительное устройство к импульсному рефлектометру, позволяющее успешно измерять кабельные сети с ответвлениями, как с отключением, так и без отключения абонентов от сети и выявления несанкционированных отводов и подключений.

СТЭЛЛ-20 позволяет отчетливо увидеть на экране рефлектометра точку его подключения, будь то место разветвления или конец линии. При этом имеющиеся многочисленные отражения от ответвлений не влияют на результаты измерения. СТЭЛЛ-20 одинаково хорошо работает как с обесточенными кабелями, так и с кабельными линиями под напряжением до 250В.

СТЭЛЛ-20 разработан для совместного использования с рефлектометрами фирмы СТЭЛЛ: Рейс-45, Рейс-50 (в режиме TDR), Рейс-100, Рейс-105, Рейс-205, Рейс-305, Рейс-405 и СТЭЛЛ-4500. Может быть использован с любым другим рефлектометром.

Обычно все измерения рефлектометра ми проводятся на обесточенных кабелях. Однако на практике нередко возникает необходимость провести измерения в работающих кабельных сетях без разъединения абонентов друг от друга.

Для выполнения измерений в разветвленных кабельных сетях под напряжением (до 250В) кроме рефлектометра и «Указателя точки подключения СТЭЛЛ-20» для защиты входов рефлектометра необходимо также использовать «Фильтр разделительный СТЭЛЛ-10».

Способ измерения кабельных сетей с ответвлениями:

Для измерения кабельных сетей с ответвлениями совместно с импульсными рефлектометрами очень полезно использовать прибор «Указатель точки подключения СТЭЛЛ-20». При этом измерение ведется методом импульсной рефлектометрии (TDR - метод).

При TDR методе с рефлектометра в кабель посылается короткий импульс, который распространяется по кабелю со скоростью, сравнимой со скоростью света. При распространении импульса вдоль кабельной линии с ответвлениями он отражается от каждого места ответвления, от каждого конца каждого ответвления, от конца линии и от всех других неоднородностей линии. Поэтому в такой линии одновременно присутствует большое количество разных по амплитуде и месту положения первичных отраженных и вторичных отраженных сигналов, которые сильно усложняют вид рефлектограммы и зачастую делают невозможным проведение правильного измерения.

При подключении к линии СТЭЛЛ-20 создает в точке подключения для импульсного сигнала рефлектометра периодическую кратковременную искусственную неоднородность. Отражение от этой искусственной неоднородности является пульсирующим и отчетливо выделяется на рефлектограмме на фоне всех других отражений.

При таких измерениях рефлектометр можно подключить к началу линии, а СТЭЛЛ-20 можно подключать последовательно к концам каждого ответвления, а также к точкам ответвления кабельной линии. При каждом из таких подключений можно определить длину кабеля между рефлектометром и СТЭЛЛ-20.

Таким способом можно измерить длины всех участков кабельной линии с ответвлениями: от начала кабеля до точки первого ответвления, от начала кабеля до конца первого ответвления, от начала кабеля до точки второго ответвления, от начала линии до конца линии и так далее.

Можно также подключить рефлектометр к концу одного из ответвлений и выполнить все измерения относительно этого конца. При наличии нескольких ответвлений количество вариантов возможного подключения рефлектометра и указателя точки подключения СТЭЛЛ-20 соответственно увеличивается.

Последовательного анализируя по рефлектограмме отражения каждого из ответвлений на рефлектограмме кабельной линии при изменении точки подключения СТЭЛЛ-20, можно выявить несанкционированные отводы и подключения к этой линии.

Области применения указателя точки подключения СТЭЛЛ-20:

• Измерение длины всех участков кабельной сети с ответвлениями
• Локализация кабельных ответвлений с дефектами
• Определение расстояния до места дефекта в кабельном ответвлении
• Выявление отводов и подключений к кабельной линии

Отличительные особенности указателя точки подключения СТЭЛЛ-20:

1. Последовательность работы.

Перед измерением кабеля необходимо подключить к входу имеющегося рефлектометра присоединительный кабель, входящий в комплект поставки, и установить коэффициент укорочения кабеля, или выбрать его из таблицы.

На случай, если коэффициент укорочения измеряемого кабеля неизвестен, в рефлектометре предусмотрена возможность определения этого коэффициента экспериментальным путем - по отрезку кабеля известной длины, с сохранением результата во встроенной энергонезависимой памяти со временем хранения не менее 10 лет.

Далее необходимо подключить щупы присоединительного кабеля рефлектометра непосредственно к измеряемой кабельной линии (при измерениях на отключенной линии) или через фильтр разделительный СТЭЛЛ-10 (при измерениях на линии под напряжением до 250В).

На экране рефлектометра появится рефлектограмма этой линии.

Затем нужно подключить прибор «Указатель точки подключения СТЭЛЛ-20» к выбранной точке кабельной линии. При этом на рефлектограмме кабельной линии появится пульсирующее отражение.

Далее при помощи двух вертикальных подвижных курсоров по экрану рефлектометра нужно измерить длину отрезка кабеля между началом зондирующего импульса и началом пульсирующего отражения.

2. Работоспособность как на отключенных, так и на работающих кабелях.

СТЭЛЛ-20 может работать как на отключенных кабельных линиях, так и на кабельных линиях под напряжением до 250В.

При этом подключение СТЭЛЛ-20 не оказывает влияния на работу кабельной сети.

3. Широкие возможности подключения.

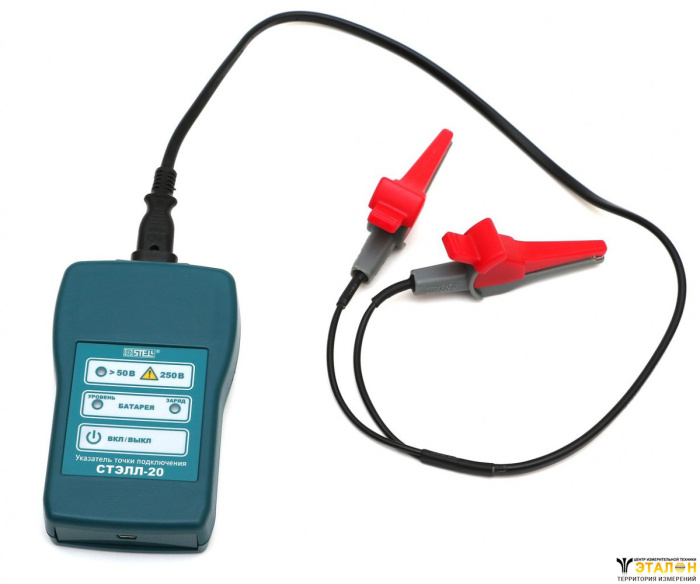

СТЭЛЛ-20 имеет два кабеля подключения: один кабель со стандартной вилкой – для подключения в розетки электрической сети, второй кабель с двумя хорошо изолированными разъемами типа «Крокодил» – для подключения к различным шинам и проводам.

4. Оптический и акустический контроль работоспособности

Наличие в подключенной линии напряжения более 50 вольт индицируется соответствующим красным светодиодом на панели прибора СТЭЛЛ-20.

Генерация периодической искусственной неоднородности сопровождается периодическим звуковым сигналом.

5. Аккумуляторное питание с индикацией уровня заряда.

В указателе точки подключения СТЭЛЛ-20 приняты все возможные меры для сокращения энергопотребления, достигнута низкая потребляемая мощность.

Питается прибор от 4-х аккумуляторов типоразмера ААА емкостью 800 мА/час. Имеется светодиодная индикация уровня заряда аккумуляторов (многоцветный светодиод «Уровень»).

Цвет свечения светодиода «Уровень» зависит от уровня заряда: «зеленый» - высокий уровень заряда (более 80%), «желтый» - средний уровень заряда (30…80)%, «красный» - низкий уровень заряда (5…30)%, «красный мигающий» - очень низкий уровень заряда (менее 5%), при котором прекращается генерация искусственной неоднородности. Кроме того при уровне заряда ниже 5% прибор выдает специальный звуковой сигнал.

Для питания и зарядки прибора от сети переменного тока напряжением 100...260В прибор комплектуется блоком питания - зарядки.

Время непрерывной работы прибора от полностью заряженных новых аккумуляторов в нормальных условиях составляет ориентировочно 24 часа.

При выходе из строя аккумуляторов вместо них можно установить 4 батареи типоразмера ААА. Однако в этом случае нельзя подключать к прибору блок питания - зарядки.

6. Простое управление и обслуживание

Указатель точки подключения СТЭЛЛ-20 включается и выключается простым нажатием кнопки ВКЛ/ВЫКЛ. Работоспособность прибора контролируется по наличию периодического звукового сигнала частотой ориентировочно 1 Гц.

При низком уровне заряда необходимо подключить блок зарядки.

7. Индикация наличия в линии напряжения свыше 50В

После подключения СТЭЛЛ-20 к линии постоянно измеряется величина напряжения в ней. При напряжении более 50В светится соответствующий красный светодиод.

В этом случае рефлектометр нужно подключать к линии через «Фильтр разделительный СТЭЛЛ-10».

8. Малые габариты и вес

Указатель точки подключения СТЭЛЛ-20 выполнен в малогабаритном пластиковом корпусе, имеет вес не более 200 граммов и легко умещается в небольшом кармане.
