ADS-6222H — осциллограф цифровой (14 бит)
АКТАКОМ АКТАКОМ
(0)

АКТАКОМ

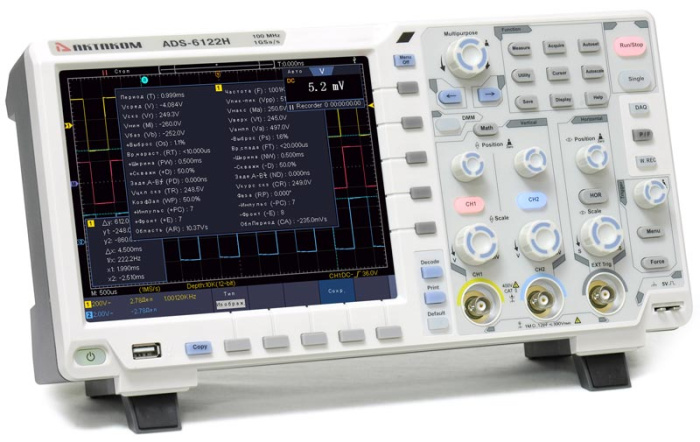

ADS-6222H — осциллограф цифровой (14 бит)

Цена:
по запросу
Заказать
В избранное
Наличие уточняйте
Характеристики
Производитель —
АКТАКОМ
Гарантия —
14 месяцев
Госреестр РФ —
68969-17
Сохранить PDF Распечатать
Посетителей сейчас
просматривают товар: 7
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Осциллограф сегодня является одним из важнейших приборов в радиоэлектронике. Он позволяет исследовать основные параметры (амплитудные и временные) электрических сигналов, находить искажения импульса и помехи в разных узлах схемы.

ADS-6222H — осциллограф цифровой (14 бит) – высокоточная модель с широкой сферой использования (от ремонтных мастерских и учебных заведений до научно-исследовательских лабораторий высокого класса, плюс купить прибор может и обычный радиолюбитель, увлеченный изучением колебательных процессов). ADS-6222H — осциллограф цифровой (14 бит) обладает безупречными техническими характеристиками, которые полностью оправдывают его цену, и отличается удобством эксплуатации, что обусловлено небольшими габаритами и массой. Корпус устойчив к механическим нагрузкам и легко переносит интенсивную эксплуатацию. Прибор измеряет заданные параметры в реальном времени и выводит информацию на специальный экран. Это эталонная техника, соответствующая самым строгим стандартам.

Назначение

Осциллограф цифровой АКТАКОМ ADS-6222H является сочетанием непревзойденной функциональности и отличных технических характеристик при доступной цене.

Особенности:

Функциональность цифровых осциллографов АКТАКОМ ADS-6222H может быть расширена путём установки (при предварительном заказе) различных опций. Таким образом, в одном корпусе могут сочетаться несколько приборов: цифровой осциллограф, анализатор протоколов, цифровой мультиметр, универсальный генератор сигналов.

Система запуска цифрового осциллографа ADS-6222H может быть расширена для синхронизации по сигналам последовательных шин I2C, SPI, RS-232, CAN. Благодаря возможности питания от батареи, а также опции WiFi, осциллограф ADS-6222H можно использовать для работы в "полевых" условиях. Кроме того, в осциллограф АКТАКОМ ADS-6222H может быть установлен сенсорный дисплей и выход VGA, что позволяет передавать изображение с экрана осциллографа, например, на телевизор или проектор при использовании в учебных целях.

В осциллографах данной серии с индексом "H" устанавливается АЦП с максимальным разрешением 14 бит.

Технические характеристики

Характеристика Значение
Полоса пропускания 200 МГц (8 бит)
150 МГц (12 бит)
25 МГц (14 бит)
Количество каналов 2 + внешний запуск
Скорость захвата осциллограмм 75000 осц/сек
Регистрация Режим Обычный, пиковый детектор, усреднение
Макс. дискретизация (реальное время) 1 канал включен:
1 Гвыб/сек (8 бит); 500 Мвыб/сек (12 бит); 100 Мвыб/сек (14 бит)

2 канала включено:
1 Гвыб/сек (8 бит); 500 Мвыб/сек (12 бит); 100 Мвыб/сек (14 бит)
Вход Связь по входу открытый, закрытый, земля
Входной импеданс 1 M ±2% в параллель 15 пФ ±5 пФ, 50 Ом ±2%
Учет ослабления пробников 0.001X - 1000X, шаг 1-2-5
Максимальное входное напряжение 1 M : ≤300 Вскз
50 : ≤5 Вскз
Ограничение полосы пропускания 20 МГц, полный диапазон
Изолированность каналов 50 Гц: 100 : 1
10 МГц: 40 : 1
Задержка между каналами (типичное) 150 пс
Параметры горизонтальной системы Интерполяция sin (x)/x
Глубина записи 40 М точек
Коэффициент развертки 1 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (8/12 бит)
5 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (14 бит)
Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100 ppm × измеренное значение + 0.6 нс)
усреднение >16: ±(время выборки + 1 ppm × измеренное значение + 0.4 нс)
Погрешность времени выборки и времени задержки ±1 ppm
Параметры вертикальной системы Режим АЦП 8, 12 и 14 бит
Вертикальное отклонение 1 мВ/дел ~ 10 В/дел
Диапазон смещения ±2 В (1 мВ/дел ~ 50 мВ/дел)
±20 В (100 мВ/дел ~ 500 мВ/дел)
±250 В (1 В/дел ~ 10 В/дел)
Макс. полоса пропускания для аналогового периодического сигнала 200 МГц
Низкочастотный предел ≥5 Гц (на входе, закрытый вход, -3dB)
Время нарастания ≤2,5 нс (8 бит, нормированное); 1,75 нс (8 бит, типичное)
≤3,5 нс (12 бит, нормированное); 2,5 нс (12 бит, типичное)
≤35 нс (14 бит, нормированное); 17,5 нс (14 бит, типичное)
Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1) ±3% (для коэффициента отклонения 1 мВ/дел в режимах 8 и 12 бит)
±2% (для коэффициента отклонения 2 мВ/дел в режимах 8 и 12 бит)
±2% (для коэффициента отклонения >2 мВ/дел в режиме 8 бит )
±1,5% (для коэффициента отклонения >2 мВ/дел в режимах 12 и 14 бит)
не нормируется (в режиме 14 бит)
Погрешность коэф. усиления (усреднения) Усреднение по 16 регистрациям:
±(3% + 0.05 дел) для ΔV
Измерения Курсорные ΔV и ΔT между курсорами, авто
Автоматические Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count
Математические операции +, -, *, /, БПФ (6 окон)
Сохранение во внутреннюю память 100 осциллограмм
Фигуры Лиссажу (X-Y) Диапазон: полный
Сдвиг фаз: ±3 градуса
Частотомер Диапазон 2 Гц - полный диапазон
Разрядность 6 цифр
Тип запуска
 Фронт, однократный запуск
Декодирование сигналов последовательных шин
 I2C, SPI, RS-232, CAN (опция)

Система запуска

Характеристики Значене
Тип запуска
 Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон

I2C, SPI, RS-232, CAN (опция)
Режим запуска
 Авто, обычный, однократный
Блокировка уровня запуска 100 нс ~ 10 с
Диапазон уровня запуска ±5 делений от центра экрана (внутр. запуск)
±2 В (EXT)
±10 В (EXT/5)
Чувствительность уровня запуска ±0.3 деления (внутр. запуск)
±(10 мВ + 6% уст. значения) (EXT)
±(50 мВ + 6% уст. значения) (EXT/5)
Запуск по фронту
 нарастающий, спадающий
Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 2 нс ~ 10 с (8 бит)
4 нс ~ 10 с (12 бит)
20 нс ~ 10 с (14 бит)
Запуск по ранту
 условие запуска положительная или отрицательная полярность: >, <, =
диапазон установок 2 нс ~ 10 с (8 бит)
4 нс ~ 10 с (12 бит)
20 нс ~ 10 с (14 бит)
Запуск по окну
 Фронт нарастающий, спадающий
Позиция запуска Вход, выход, время
Ширина окна
 2 нс ~ 10 с (8 бит)
4 нс ~ 10 с (12 бит)
20 нс ~ 10 с (14 бит)
Запуск по N фронту
 Тип фронта нарастающий, спадающий
Время 2 нс ~ 10 с (8 бит)
4 нс ~ 10 с (12 бит)
20 нс ~ 10 с (14 бит)
Номер фронта 1 ~ 128
Скорость нарастания
 Скорость сигнала положительная или отрицательная полярность: >, <, =
Условие запуска 2 нс ~ 10 с (8 бит)
4 нс ~ 10 с (12 бит)
20 нс ~ 10 с (14 бит)
Запуск по видеосигналу
 Cистема NTSC, PAL и SECAM
Выбор линии
 1 - 525 NTSC
1 - 625 PAL/SECAM
Запуск по логическому шаблону
 Условие AND, OR, XNOR, XOR
Условие задержки H, L, X, нарастающий фронт, спадающий фронт
Выход
 запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени
Запуск по истечению времени (TimeOut)
 Фронт нарастающий, спадающий
Установка времени 2 нс ~ 10 с (8 бит)
4 нс ~ 10 с (12 бит)
20 нс ~ 10 с (14 бит)
RS-232 запуск
 Полярность положительная, инвентированая
Условие запуска Start, Error, Check Error, Data
Скорость стандартная, пользовательская (0 - 10000000)
Разрядность 5 bit, 6 bit, 7 bit, 8 bit
I2C запуск
 Условие запуска Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data
Разрядность адреса 7 бит, 8 бит, 10 бит
Диапазон 0 - 127, 0 - 255, 0 - 1023
Длина 1 ~ 5 байт
SPI запуск
 Условие TimeOut
Значение удержания 30 нс ~ 10 нс
Разрядность 4 бит ~ 32 бит
Установка H, L, X

Генератор сигналов (Опция)

Количество каналов
 2
Максимальная частота генерации
 25 МГц
Частота дискретизации
 125 Мвыб/с
Вертикальное разрешение
 14 бит
Амплитуда сигнала
 10 мВп-п ... 6 Вп-п
Количество точек, участвующих в формировании сигнала
 8 К
Стандартные формы
 Синус, меандр, импульсный, треугольный
Пользовательские формы Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и т.д.
всего 46 встроенных форм + создание сигналов произвольной формы

Цифровой мультиметр (Опция)

Разрешение дисплея
 3 3/4 разрядов (4000 отсчетов)
Входной импеданс
 10 МОм
Измерение постоянного напряжения
 Диапазоны: 400 мВ/4 В/400 В
Точность: ±(1% + 1 е.м.р.)
Макс. напряжение на входе: 1000 В
Измерение переменного напряжения Диапазоны: 4 В/40 В/400 В
Точность: ±(1% + 3 е.м.р.)
Макс. напряжение на входе: 750 В
Частотный диапазон: 40 Гц ~ 400 Гц
Измерение постоянного тока Диапазоны: 40 мА/400 мА/10 А
Точность:
±(1.5% + 1 е.м.р.) диап. 40 мА/400 мА;
±(3% + 3 е.м.р.) диап. 10 А
Измерение переменного тока Диапазоны: 40 мА/400 мА/10 А
Точность:
±(1.5% + 3 е.м.р.) диап. 40 мА;
±(2% + 1 е.м.р.) диап. 400 мА;
±(3% + 3 е.м.р.) диап. 10 А
Сопротивление
 Диапазоны: 400 Ом/4 кОм ~ 40 МОм
Точность:
±(1% + 3 е.м.р.) диап. 400 Ом;
±(1% + 1 е.м.р.) д4 кОм ~ 40 МОм
Емкость Диапазон: 51.2 нФ ~ 100 мкФ
Точность: ±(3% + 3 е.м.р.)
Тест диодов
 0 В ~ 1.5 В
Неразрывность цепи
 <50 Ом (±30 Ом) звуковой сигнал

Дисплей

Тип дисплея диагональ 8”, ЖК, TFT матрица
Разрешение дисплея 800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов 65536 цветов
Послесвечение 1 сек, 2 сек, 5 сек, бесконечно, отключено.
Отображение цветом поддерживается.
Сенсорный дисплей
 опция
IPS дисплей
 опция (1024 х 768 точек)


Выход для компенсации пробника

Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1M .
Частота (типичное) Меандр 1 кГц

Интерфейс

Для связи с ПК USB host, USB sevice, PictBridge, LAN, Trig Out (Pass/Fail)
Сохранение USB (форматы файлов *.bmp и *.bin)
Видеовыход (опция)
 VGA
WiFi
 опция

Питание

Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность <24 Вт
предохранитель 2 A, T тип, 250 В
Батарейное питание (опция)
 3,7 В ; 13200 мАч

Массо-габаритные параметры

Габаритные размеры 340 мм × 177 мм × 95 мм (Д*В*Г)
Вес Около 2.6 кг

Комплектация

  • осциллограф цифровой
  • осциллографические щупы с переключателем 1X/10X – 2 шт.
  • сетевой кабель
  • USB кабель для подключения к ПК
  • руководство по эксплуатации (краткая инструкция)
  • комплект для подстройки пробников
  • измерительные щупы для мультиметра - 2 шт (только для моделей с заказанной опцией ADS-6000DMM)
  • внешний модуль для измерения емкости (только для моделей с заказанной опцией ADS-6000DMM)
  • кабель BNC-BNC (только для моделей с опциями встроенного генератора ADS-6000FG2)
  • Программное обеспечение Aktakom DSO-Soft 6000 Программное обеспечение для настольных осциллографов

Дополнительная комплектация

  • ADS-6000FG2 Опция встроенного генератора (2 канала, 25 МГц)
  • ADS-6000DMM Опция встроенного мультиметра
  • ADS-6000DEC Опция декодирования I2C/SPI/RS232
  • ADS-6000CAN Опция декодирования CAN
  • ADS-6000VGA Опция VGA выход
  • ADS-6000TDS Опция сенсорного дисплея
  • XDS батарея Батарея для осциллографа
  • SDS bag Сумка для переноски
  • пробники осциллографические пассивные: HP-9250, HP-9251R, HP-9258, HP-9258R, HP-6350, HP-6351R, P6501R
  • пробники осциллографические дифференциальные: DP-20K, DP-25, DP-30HS, DP-40LV, DP-50, DP-100, DP-16K, DP-22Kpro, DP-150pro
  • пробники осциллографические токовые:  PA-622, PA-655, PA-677,PA-699
  • пробники осциллографические высоковольтные: АСА-6039, HVP-15HF, HVP-28HF, HVP-08
Развернуть полное описание
Доставка и оплата

ДОСТАВКА

Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:

  • Самовывоз со склада компании ЭТАЛОНПРИБОР
  • Доставка через транспортную компанию "Деловые линии"
  • Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
  • Доставка по Москве и области нашими экспедиторами и курьерами
  • Доставка через транспортную компанию "ПЭК"
  • Отправка посылкой с помощью Почты России
  • Доставка через транспортную компанию покупателя

Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.

ОПЛАТА

Мы принимаем оплату:

  • по безналичному расчету
  • перечислением денежных средств на расчетный счет для юридических лиц
  • банковским переводом для физических.

Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.

Гарантия и возврат

Условия гарантийного обслуживания

  1. Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
  2. Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
  3. Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
  4. Изделие снимается с гарантийного обслуживания в следующих случаях:
    1. Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
    2. Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
    3. Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
    4. Использования изделия не по назначению;
    5. Нарушения правил хранения и транспортирования;
    6. Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
    7. Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
    8. Попадания внутрь влаги, инородных предметов и т.п.
    9. Неправильном включении в сеть.
  5. Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
  6. Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.

Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.

Отзывы
Отзывы о товаре ADS-6222H — осциллограф цифровой (14 бит)
5
02.01.2023
ADS-6222H — осциллограф цифровой (14 бит)
ADS-6222H — осциллограф цифровой (14 бит) - мой незаменимый выбор. Быстрая и легкая покупка на ЭталонПрибор.
4
02.01.2023
ADS-6222H — осциллограф цифровой (14 бит)
ADS-6222H — осциллограф цифровой (14 бит) - мой потрясающий помощник
5
02.01.2023
ADS-6222H — осциллограф цифровой (14 бит)
Консультант ЭталонПрибор порекомендовал этот надежный прибор. Нареканий нет!
Сервисное обслуживание
Простой обмен и возврат
Поможем решить любую проблему с товаром
Подробнее
Собственный сервисный центр
Устраним любую неисправность по гарантии. Срок указан без учета логистики
Подробнее
Сервисы по всей России
Обращайтесь за обслуживанием в авторизованные сервисы производителя
Подробнее
Похожие товары
картинка Осциллограф цифровой ADS-6144
Осциллограф цифровой ADS-6144
Цена: 311 904 руб.
В корзину
В наличии
НОВИНКИ ИЗМЕРИТЕЛЬНОГО ОБОРУДОВАНИЯ
картинка АКИП-3211 с опцией F85, SSG5080A-LP генератор сигналов
АКИП-3211 с опцией F85, SSG5080A-LP генератор сигналов
Цена: 2 805 823 руб.
В корзину
В наличии
картинка ST-8800D станция паяльная термовоздушная
ST-8800D станция паяльная термовоздушная
Цена: 8 952 руб.
В корзину
В наличии
картинка АКИП-2304/2 клещи-преобразователь тока
АКИП-2304/2 клещи-преобразователь тока
Цена: 18 447 руб.
В корзину
В наличии
картинка АКИП-2304/1 клещи-преобразователь тока
АКИП-2304/1 клещи-преобразователь тока
Цена: 12 341 руб.
В корзину
В наличии

Полезные статьи
Радиоизмерительные приборы: генераторы импульсов
Радиоизмерительные приборы: генераторы импульсов
Что представляют собой радиоизмерительные приборы - генераторы импульсов?
21.03.2021
Радиоизмерительные приборы - осциллографы зарубежного производства
Радиоизмерительные приборы - осциллографы зарубежного производства
Радиоизмерительные приборы - осциллографы зарубежного производства
07.12.2020
Радиоизмерительные приборы: аттенюаторы и приборы для измерения ослабления
Радиоизмерительные приборы: аттенюаторы и приборы для измерения ослабления
Аттенюаторы и приборы для измерения ослабления классифицируются и обозначаются через регулировку ГОСТом 15094. Первая буква в названии РИП приборов говорит о их принадлежности к подгруппе аттенюаторов и приборов для измерения ослаблений.
21.03.2020
Радиоизмерительные приборы: вольтметры
Радиоизмерительные приборы: вольтметры
Вольтметрами называют радиоизмерительные приборы непосредственного отсчёта, предназначенные для измерения напряжения или ЭДС в электроцепях. Ниже будет дана краткая характеристика наиболее популярных типов этих приборов.
21.03.2020
Радиоизмерительные приборы: генераторы сигналов
Радиоизмерительные приборы: генераторы сигналов
Генераторы сигналов Генераторы сигналов - это класс приборов, позволяющих проверять, калибровать и настраивать различные типы радиоэлектронных устройств или каналов связи.
21.03.2020
Радиоизмерительные приборы: измерители и преобразователи мощности
Радиоизмерительные приборы: измерители и преобразователи мощности
Измерители активной или реактивной мощности построены на принципе определения магнитных, электрических и электромагнитных параметров и преобразования их в сигнал, выводимый на табло. Большую группу составляют приборы радиодиапазона поглощаемой…
21.03.2020
Радиоизмерительные приборы: калибраторы сигналов, поверочное оборудование
Радиоизмерительные приборы: калибраторы сигналов, поверочное оборудование
Без сверхточных современных калибраторов сейчас не обходятся ни метрологическая служба, ни производство. Калибратор представляет собой прибор для настройки, поверки и точного измерения параметров электрорадиотехнических сигналов. Сейчас для…
21.03.2020
Радиоизмерительные приборы: анализаторы спектра
Радиоизмерительные приборы: анализаторы спектра
Что представляют собой анализаторы спектра?
20.03.2020
Радиоизмерительные приборы - осциллографы российского производства
Радиоизмерительные приборы - осциллографы российского производства
Радиоизмерительные приборы - осциллографы российского производства Осциллограф – это прибор для наблюдения, записи и исследования электрических сигналов. Осциллограф появился во Франции в конце позапрошлого века. За это время он значительно…
21.01.2020
ИНН: 5029242996
ОГРН: 1195081019836
О КОМПАНИИ
КАТАЛОГ
КОНТАКТЫ
Заказать звонок
info@etalonpribor.ru
+7 (977) 800-30-09
По России бесплатно
8 (800) 777-30-09
© 2009-2024 ЦЕНТР ИЗМЕРИТЕЛЬНОЙ ТЕХНИКИ «ЭТАЛОНПРИБОР» Все права защищены При использовании материалов сайта ссылка на источник обязательна
Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации. Технические параметры и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления. Продукция, предлагаемая нашей компанией, не имеет бытового или иного назначения, не связанного с осуществлением предпринимательской деятельности. Данный ресурс является официальным сайтом-каталогом компании, не является интернет-магазином и носит исключительно информационный характер.
Яндекс.Метрика
