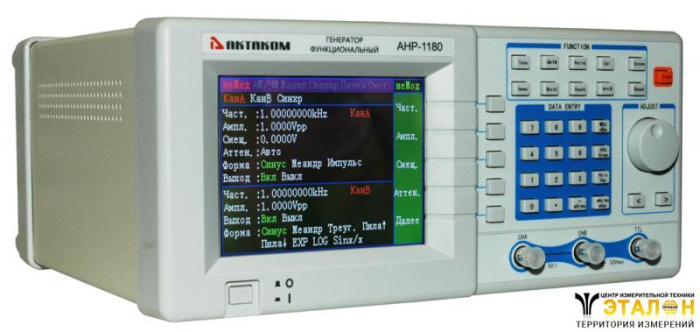

Генератор сигналов специальной формы АНР-1180

Снято с производства. Замена: AWG-4083, AWG-4085

Генератор сигналов функциональный АКТАКОМ АНР-1180 предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. В функциональном генераторе сигналов АНР-1180 используется технология прямого цифрового синтеза (DDS), благодаря чему он имеет высокое разрешение по частоте, высокую стабильность и малый дрейф. Высокая функциональность при малой цене делают функциональный генератор сигналов АКТАКОМ АНР-1180 оптимальным выбором для использования в ремонтных и научно-исследовательских лабораториях, особенно при ограниченном бюджете.

• 2 канала
• режим свипирования
• режим выдачи пачек импульсов
• виды модуляции (канал A): амплитудная модуляция, частотная модуляция, частотная манипуляция (2FSK, 4FSK), амплитудная манипуляция (ASK, OSK), фазовая манипуляция (2PSK, 4 PSK)
• источник модуляции: внутренний, внешний
• память (канал А): 10 групп настроек
• выходной импеданс: 50 Ом, высокий
• источник синхронизации: внутренний, внешний (TTL/CMOS уровень, низкий уровень <0,3 В, высокий: > 4 В)
• встроенный частотомер 100 МГц
• аттенюатор (канал А): 0.. 60 дБ c шагом 20 дБ
• дисплей: графический, цветной ЖК TFT 5,7"
• интерфейс USB device, RS-232
• питание: 220 В АС ±10%, 50 Гц±5%
• потребляемая мощность: < 30ВА
• габаритные размеры: 329x283x155 мм
• масса: 5,35 кг
• Габариты в упаковочной таре 400х240х385 мм, вес 6,8 кг.

Технические характеристики

Канал А

Параметры сигнала:

• Форма сигнала:
  синус, меандр, импульс, DC
• Длина записи:
  4...16000 точек
• Разрешение по амплитуде:
  14 бит
• Дискретизация:
  400 Мвыб/с

Частотные характеристики

• Частота выходного сигнала
  0...80 МГц (синус)
  0...40 МГц (меандр)
• Разрешение
  100 мГц
• Точность установки частоты
  ± (50 ppm + 1 Гц)

Амплитудные характеристики

• Амплитуда выходного сигнала
  ≤30 МГц
  2 мВпик...20 Впик (высокий импеданс)
  1 мВпик...10 Впик (50 Ом)
  от 30 МГц до 40 МГц
  2 мВпик...15 Впик (высокий импеданс)
  1 мВпик...7,5 Впик (50 Ом)
  > 40 МГц
  2 мВпик...6 Впик (высокий импеданс)
  1 мВпик...3 Впик (50 Ом)
• Шаг установки амплитуды
  20 мВпик (для амплитуды >2 В)
  2 мВпик (для амплитуды от 0,2 В до 2 В)
  0,2 мВпик (для амплитуды <0,2 В)
• Точность установки амплитуды
  ± (1%+2мВ) (f=1кГц, >5 мВскз)
• Неравномерность АЧХ
  ±5% (<1 МГц)
  ±1 дБм (1 МГц≤f≤10 МГц)
  ±2 дБм (10 МГц≤f≤80 МГц)
• Выходной импеданс
  50 Ом

Смещение

• Диапазон смещения
  ±(0...4 Впик/2) (высокий импеданс, < 4 В)
  ±(0...10 Впик/2) (высокий импеданс, > 4 В)
• Разрешение
  20 мВ
• Точность
  ± (1%+10 мВ)

Свипирование

• Тип свипирования
  по частоте: линейное
  по амплитуде: линейное
• Диапазон свипирования
  полный
• Шаг свипирования
  равен разрешению
• Цикл свипирования
  0,1 мс…1000 с
• Направление свипирования
  вверх, вниз, вверх-вниз

Синусоида

• Коэффициент гармоник
  -50 дБн в диапазоне DC...1 МГц
  -40 дБн в диапазоне 1 МГц…15 МГц
• Общие искажения
  ≤0,5% (20Гц…200 кГц, 20 В пик)

Меандр

• Время нарастания/спада
  ≤20 нс
• Скважность
  50%

Импульс

• Время нарастания/спада
  ≤20 нс
• Скважность
  1%...99%
• Длительность импульса
  100 нс...20 с
• Разрешение
  5 нс

Амплитудная модуляция

• Источник модуляции
  внутренний, внешний
• Коэффициент модуляции
  0...100%
• Амплитуда внешнего сигнала
  2 В пик (-1 В...+1 В)

Амплитудная манипуляция

• Источник модуляции
  внутренний, внешний
• Тип
  ASK, OSK
• Интервал
  0,1 мс...1000 с

Частотная модуляция

• Источник модуляции
  внутренний, внешний
• Девиация частоты
  0...100 кГц (несущая > 5 МГц)
• Амплитуда внешнего сигнала
  2 В пик (-1 В...+1 В)

Частотная манипуляция

• Источник модуляции
  внутренний, внешний
• Тип
  2FSK, 4FSK
• Интервал
  0,1 мс...1000 с

Фазовая манипуляция

• Источник модуляции
  внутренний, внешний
• Тип
  2PSK, 4PSK
• Фазовый сдвиг
  0..360°
• Разрешение
  0,1º
• Интервал
  0,1 мс...1000 с

Режим выдачи пачек

• Режимы
  непрерывный, одиночный
• Интервал
  0,1 мс...1000 с
• Частота выдачи пачек
  <40 кГц
• Длительность
  1...10000 циклов
• Источник
  внутренний, внешний

Канал B

Параметры сигнала:

• Форма сигнала:
  11 типов
• Длина записи:
  4096 точек
• Разрешение по амплитуде:
  10 бит
• Дискретизация:
  50 Мвыб/с

Частотные характеристики

• Частота выходного сигнала
  10 мкГц...5 МГц (синус)
  10 мкГц...500 кГц (другие типы)
• Разрешение
  10 мкГц
• Точность установки частоты
  ± (50 ppm + 10 мкГц)

Амплитудные характеристики

• Амплитуда выходного сигнала
  10 мВпик...20 Впик (высокий импеданс)
• Шаг установки амплитуды
  20 мВпик (> 2 В)
  2 мВпик (< 2 В)
• Выходной импеданс
  50 Ом

Отношение к каналу A

• Частота канала B
  возможность установки частоты канала B как гармоника от канала A
• Номер гармоники
  < 10
• Частотный диапазон
  < 1 МГц (гармоника = 1)
  < 150 кГц (гармоника >1)
• Фазовый сдвиг между каналами
  0...360º
• Разрешение по фазе
  0,1º

Режим выдачи пачек

• Режимы
  непрерывный, одиночный
• Диапазон
  10 мГц...1 МГц
• Частота выдачи пачек
  40 мГц..500 кГц
• Длительность
  1...65000 циклов

Частотомер

• Частотный диапазон
  0,1 Гц…100 МГц
• Амплитуда
  Минимальное значение:
  50 мВскз (1 Гц..50 МГц)
  100 мВскз (50 МГц...100 МГц)
  150 мВскз (0,1 Гц...1 Гц)
  Максимальное значение:
  20 Впик
• Время счета
  10 мс...10 с
• Диапазон
  1...4290000000

Стандартная комплектация

• Генератор сигналов
• Шнур питания
• Кабель BNC
• Измерительный кабель
• Кабель USB
• Руководство по эксплуатации

Дополнительная комплектация

• Амплитудный усилитель АКТАКОМ AVA-1408
• Амплитудный усилитель АКТАКОМ AVA-1420
• Амплитудный усилитель АКТАКОМ AVA-1745
• Амплитудный усилитель АКТАКОМ AVA-1804
• Амплитудный усилитель АКТАКОМ AVA-1810
