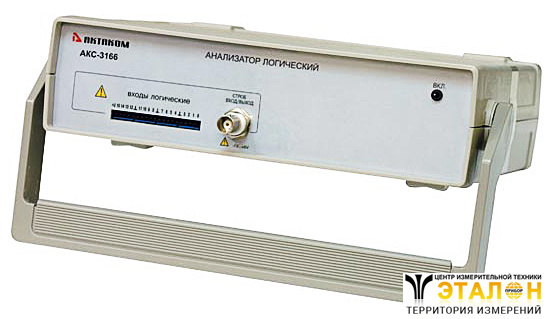

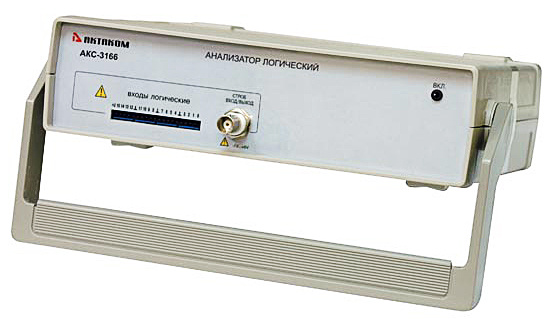

Логический USB анализатор-приставка к ПК АКС-3166

Логический USB анализатор-приставка к ПК АКТАКОМ АКС-3166 предназначен для анализа потока цифровых данных одновременно по 16 каналам с частотой дискретизации до 200 МГц. Также логический анализатор-приставка АКС-3166 может быть использован в качестве цифрового регистратора данных. Буфер длиной 2М выборок на канал позволяет обеспечить высокую точность временных измерений достаточно длительных потоков данных. Гибкий набор вариантов синхронизации и шаблонов запуска позволяет обнаружить различные сбои в потоке данных, приводящие к нарушению работы аппаратуры. USB логический анализатор АКС-3166 обеспечивает нормальную работу с аппаратурой, имеющую различные логические пороговые уровни входных сигналов, т. к. пороги выбираются пользователем.

Особенности USB логического анализатора-приставки АКТАКОМ АКС-3166

• 16 каналов
• Диапазон частот дискретизации 2 кГц…200 МГц
• Длина записи 2М слова на канал
• Регулировка размера предзаписи и послезаписи
• Диапазон установки порогов срабатывания по входам ±2,5 В с дискретностью 20 мВ
• Режимы запуска: по наличию шаблона данных, по длительности шаблона данных, по фронту любого бита данных, по шаблону данных и/или по фронту любого бита данных в различных комбинациях
• Интерфейс связи с компьютером USB 1.1
• Профессиональные измерительные щупы позволяют легко и быстро осуществить подключение к контактам анализируемой платы

Технические характеристики

Частота дискретизации до 200 МГц по 16 каналам одновременно.
Доступны следующие величины внутренней частоты дискретизации:
200 МГц, 100 МГц, 50 МГц, 25 МГц, 10 МГц, 5 МГц, 2.5 МГц, 1 МГц, 500 кГц, 250 кГц, 100 кГц, 50 кГц, 25 кГц, 10 кГц, 5 кГц, 2.5 кГц
Внутренняя память
Буфер на 2 М выборок/канал. Размеры буферов предзаписи и послезаписи регулируются в пределах полного объема буфера.
Опции синхронизации
Запуск по фронту может выполняться по любому из каналов и может вызываться повышением, падением или повышением или падением сигнала (изменение состояния). Для запуска по шаблону, входящие цифровые сигналы сравниваются с указанным пользователем шаблоном запуска (допускаются установки «0», «1» и «безразлично»).
Запуски по шаблону и по фронту могут комбинироваться:
Шаблон ИЛИ фронт: Запуск произойдет по условию запуска по шаблону или по фронту, по тому, которое случится первым.
Шаблон И фронт: Запуск произойдет, когда условие запуска по фронту произойдет при выполненном условии запуска по шаблону.
Шаблон, ЗАТЕМ фронт / фронт, ЗАТЕМ шаблон: Логический анализатор первоначально будет ожидать выполнения первого условия. После того, как будет обнаружено выполнение первого условия будет ожидаться выполнение второго условия, которое и вызовет запуск, приводящий к сбору данных и их отображению.
Запуск может быть произведен по результату анализа длительности шаблона. Длительность шаблона может быть задана от 1 до 65535 тактов частоты регистрации. Причем (по выбору) образец может быть как меньше заданной длительности, так и больше.
Уровни сигналов
Пороги переключения входных формирователей могут быть установлены в диапазоне –2.5 В...+2.5 В с дискретностью 20 мВ. Разброс порогов между разными сигналами не превышает 100 мВ.
Габаритные размеры 260х210х70 мм
Масса 0,84кг

Пользовательский интерфейс программы состоит из набора рабочих панелей (окон). Каждая панель содержит набор управляющих элементов (УЭ), позволяющих пользователю влиять на работу программы, и индикаторов, отображающих необходимую информацию. В отличие от УЭ, на индикаторы пользователь непосредственно влиять не может. Большинство этих элементов являются частью стандартного интерфейса Windows и не требуют специальных пояснений по использованию.
Для управления программой пользователь может также использовать команды выпадающего меню главной панели.

Программное обеспечение AKTAKOM Logic Analyzer

НАЗНАЧЕНИЕ:
Приложение предназначено для полнофункционального управления поддерживаемыми приборами, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.

ВОЗМОЖНОСТИ:
Приложение обеспечивает обнаружение и составление списка доступных к работе приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра логического анализатора.

Программное обеспечение логического анализатора обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым или непрерывным (режим самописца) способом. Собранные цифрограммы отображаются на графике в виде 16-и битовых кривых и двух групповых диаграмм (состав групп задаётся пользователем), графики могут масштабироваться пользователем произвольно. Также собранные данные могут быть отображены в виде числовой таблицы.

Перед отображением к собранным данным может быть применена логическая фильтрация, позволяющая произвольным образом менять порядок каналов и проводить с ними различные логические операции.

Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.

Приложение позволяет записывать данные цифрограмм в файлы в виде числовых данных или в виде картинки графика. Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.

Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл.

Для получения общей статистической информации о собранных данных и операций поиска по шаблонам в приложение встроен модуль анализа.

Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.

Требования к компьютеру

• порт USB 1.1
• установленная операционная система Windows XP/7/8/10;
• видеосистема VGA (разрешение 640х480, 16 цветов), желательно разрешение 800х600, 24-битный цвет;
• для использования звуковых сообщений программы необходимы звуковая плата и колонки;
• для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб.

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

• логический анализатор
• набор сигнальных щупов
• сетевой адаптер
• USB кабель
• краткая инструкция
• упаковочная тара
• Программное обеспечение
  • ADWE Aktakom Digital Waveform Editor Программное обеспечение редактор цифрограмм
  • Aktakom AULServer Программное обеспечение AUL Сервер
  • ALA Aktakom Logic Analyzer Программное обеспечение логического анализатора
  • AULFConverter Конвертер файлов формата AKTAKOM USB Lab
  • AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории

Дополнительная комплектация

• набор микроклипс АСА-2652
• набор миниклипс АСА-2550
• BNC кабель PTL923, PTL924
