Описание

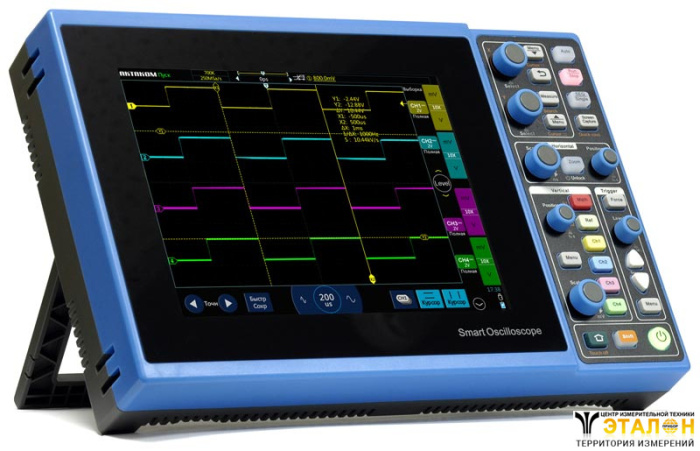

Осциллограф цифровой АКТАКОМ ADS-4144 предоставляет пользователю различные способы управления: через сенсорный экран, через традиционные органы управления (ручки и кнопки) и комбинированное (сенсорный экран + органы управления). Несмотря на компактность, в осциллографе ADS-4144 сочетаются отличные технические характеристики и функциональные возможности современных цифровых осциллографов. Благодаря небольшим размерам и весу, а также питанию от перезаряжаемой батареи, планшетный цифровой осциллограф ADS-4144 отлично подходит для работы в "полевых" условиях.

Особенности планшетного осциллографа АКТАКОМ ADS-4144

Управление прибором: сенсорное, органы управления, комбинированное (сенсорное и органы управления)
Сенсорный мультитач дисплей: до 5 точек касания
Большие размеры дисплея 8" и высокое разрешение 800х600
256 градаций яркости
Четыре канала
Большая глубина записи до 28 млн. точек
Высокая скорость захвата осциллограмм до 80000 осц/сек
31 тип автоматических измерений (5 одновременно)
Курсорные измерения
Встроенный 6-ти разрядный аппаратный частотомер
Режим записи и воспроизведения
Большая встроенная память 8 Гб и возможность сохранения на USB носитель
Широкий выбор интерфейсов для управления осциллографом и сохранения данных
Возможность подключения мыши через стандартные интерфейсы
HDMI интерфейс для вывода информации на внешний монитор
Эргономичный дизайн
Перезаряжаемая Li-Ion батарея
Русскоязычный интерфейс меню

Технические характеристики

Количество каналов		4
Полоса пропускания		100 МГц
Режимы регистрации	Выборка	реальное время
	Пиковый детектор	1 нс (один канал) 2 нс (два канала) 4 нс (четыре канала)
	Усреднение	2, 4, 8, 16, 32, 64, 128, 256
	Огибающая	2, 4, 8, 16, 32, 64, 128, 256, ∞
Интерполятор		Sin (x)/x
Максимальное входное напряжение		CAT1 300 В (1 МОм)
Вход	Связь по входу	открытый, закрытый, земля
	Входной импеданс	1 МОм ±1% \|\| 15 пФ ±3 пФ
	Учет ослабления пробников	0,001X...10000X
Параметры горизонтальной системы	Макс. частота дискретизации	1 Гвыб/сек (один канал) 500 Мвыб/сек (два канала) 250 Мвыб/сек (четыре канала)
	Макс. глубина записи	28 М точек (один канал) 14 М точек (два канала) 7 М точек (четыре канала)
	Коэффициент развертки	2 нс/дел - 1000 с/дел
	Диапазон задержки временной базы	-14 дел. - 14000 сек
	Погрешность времени выборки и времени задержки	±20 ppm
	Старение	±5 ppm / год
	Режимы	Y-T, X-Y, самописец, Zoom
	Самописец	200 мс/дел - 1000 с/дел
Параметры вертикальной системы	Вертикальное отклонение	500 мкВ/дел - 5 В/дел (1 МОм)
	АЦП	8 бит
	Диапазон смещения	±2,5 В (с пробником х1, <500 мВ/дел) ±120 В (с пробником х1, ≥500 мВ/дел)
	Полоса пропускания для аналогового сигнала	100 МГц
	Ограничение полосы пропускания	20 МГц, ФВЧ, ФНЧ
	Время нарастания	≤3,5 нс
	Шум	≤1 мВ
	Погрешность коэф. усиления	≤±2%(1 МОм)
	Погрешность коэф. усиления	≤±2%(1 МОм)
	Изоляция между каналами	≥40 дБ (100:1)
Измерения	Курсорные	ручные (ΔV, ΔT, 1/ΔT),
	Автоматические	Period, Frequency, Rise time, Fall time, +Duty, -Duty, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), +Pulse width, -Pulse width, Burst width, +Overshoot, -Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max ,Min, Mean, Cycle Mean, RMS, cycle RMS
	Математические операции	+, -, *, /, БПФ
	БПФ	4 окна: Rectangle, Blackman, Hanning, Hamming
Система запуска	Режим запуска	авто, обычный, однократный
	Режим запуска	авто, обычный, однократный
	Связь	DC, AC, ФВЧ (>50 кГц), ФНЧ (<50 кГц), шумоподавление
	Диапазон уровня запуска	±10 делений от центра экрана
	Тип запуска	Фронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант, последовательные шины (7 типов)
	Типы последовательных шин	UART, I2C, SPI, CAN, LIN, MIL-1553B, ARINC429
	Блокировка уровня запуска	200 нс ~ 10 с
	Запуск по фронту	нарастающий, спадающий, нарастающий и спадающий Тип связи: DC, AC, ФВЧ, ФНЧ, шумоподавление
	Запуск по длительности импульса	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = Диапазон установок 8 нс ~ 10 с
	Запуск по скорости нарастания	положительная скорость: >, <, внутри диапазона отрицательная скорость: >, <, внутри диапазона
	Запуск по видео	Система NTSC/525, PAL/625 и SECAM Стандарт 480P, 1080P, 1080i Условие: все строки, выбор строки, четное и нечетное поле
	Запуск по логическому шаблону	AND, OR, NAND, NOR Диапазон установок 8 нс ~ 10 с Установка шаблона H, L, X
	Запуск по N фронту	Тип фронта: нарастающий, спадающий Номер фронта 1 ~ 65535
	Запуск по ранту	Событие: временное, логическое


Декодирование протоколов	Режим отображения	Графический, табличный
	Режим отображения	Графический, табличный
	Типы протоколов	Стандартно: UART, I2C, SPI, CAN, LIN Опция: MIL-1553B, ARINC429
	UART	Приемник Rx: CH1, CH2, CH3, CH4 Уровнь холостого хода: высокий и низкий Четность: нет, четные, нечетные Разрядность: 5, 6, 7, 8, 9 бит Скорость передачи: 1,2К - 8 Мбит/с Отображение: шестнадцатеричное, двоичное, ASC II
	I²C	Линия данных: CH1, CH2, CH3, CH4 Линия тактирования: CH1, CH2, CH3, CH4
	SPI	Линия тактирования: нарастающий / спадающий фронт CH1, CH2, CH3, CH4 Линия данных: высокий / низкий уровень CH1, CH2, CH3, CH4 Линия CS: высокий / низкий уровень CH1, CH2, CH3, CH4 Разрядность: 4, 8, 16, 24, 32 бит
	CAN	Источник: CH1, CH2, CH3, CH4 Тип сигнала: CAN_H, CAN_L, H_L, L_H, Rx, Tx Скорость передачи: 10 К - 5 Мбит/с
	LIN	Источник: CH1, CH2, CH3, CH4 Уровнь холостого хода: высокий и низкий Скорость передачи: 2,4 К - 625 кбит/с
	MIL-1553B (опция)	Источник: CH1, CH2, CH3, CH4 Отображение: шестнадцатеричное, двоичное
	ARINC429 (опция)	Источник: CH1, CH2, CH3, CH4 Формат: LABEL+DATA, L+D+SSM, L+SDI+S+SSM Отображение: шестнадцатеричное, двоичное Скорость передачи: 12,5 К / 100 кбит/с

Общие характеристики

Дисплей	Тип	Цветной дисплей 8”, TFT, сенсорный
	Сенсорное управление	многоточечное (до 5 точек)
	Разрешение	800 × 600 точек
	Шкала	14х10 делений настраиваемая яркость сетки
	Градации	256 уровней
	Послесвечение	авто, 10 мс ~ 10 с, ∞
	Схема с цветовой температурой	Да
Сохранение	Накопитель	Внутренняя память 8 Гб USB накопитель
	Формат	csv, wav, *bin
	Отображение опорных осциллограмм	4
	Сохранение настроек	10
Интерфейсы	Коммуникационные интерфейсы	USB 2.0, microUSB 2.0, LAN
	HDMI интерфейс	версия 1.4
	Выход компенсации пробников	меандр, 1 кГц, 2 В п-п
	Цифровой интерфейс	Да
Питание	Напряжение сети	100-240 В, 50/60 Гц
	Аккумуляторная батарея	Li-ion, 7500 мА·ч / 7.4 В
	Потребляемая мощность	<60 Вт
Массо-габаритные параметры	Габаритные размеры	280 мм × 180 мм × 50 мм
Массо-габаритные параметры	Вес (без батареи и аксессуаров)	1,425 кг

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

Осциллограф
Осциллографический пробник - 4 шт
Защитная пленка на экран
Салфетка для протирки экрана
Ремешок
Комплект заглушек
Блок питания
Сетевой кабель

Дополнительная комплектация

пробники осциллографические пассивные: HP-9100, HP-9101R, HP-9150, HP-9151R, HP-9250, HP-9251R, HP-9258, HP-9258R, HP-6350, HP-6351R, P6501R

пробники осциллографические дифференциальные: DP-20K, DP-25, DP-30HS, DP-40LV, DP-50, DP-100, DP-16K, DP-22Kpro, DP-150pro

пробники осциллографические токовые: PA-622, PA-655, PA-677,PA-699

пробники осциллографические высоковольтные: АСА-6039, HVP-15HF, HVP-28HF, HVP-08

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
