АКТАКОМ

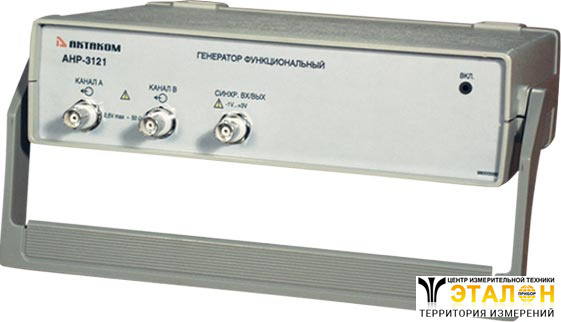

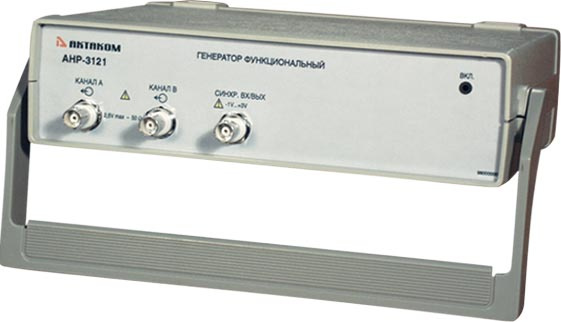

USB Генератор сигналов произвольной формы АНР-3121

Производитель АКТАКОМ
Гарантия 25 месяцев
Госреестр РФ 27123-04
Цена:
27 282 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
Поделиться:
Посетителей сейчас просматривают товар: 8
(0)
Сохранить PDF Распечатать

Соглашение с
производителем

sl-img-1
sl-img-2
sl-img-3
sl-img-4
sl-img-5
sl-img-6
sl-img-7
sl-img-8
sl-img-9
sl-img-10
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы

USB генератор сигналов произвольной формы АКТАКОМ АНР-3121 позволяет формировать сигналы произвольной формы или сигналы одной из стандартных форм (синусоидальная, прямоугольная, треугольная и некоторые другие) по двум каналам одновременно. Задание формы и параметров сигналов производится пользователем с помощью компьютера независимо для каждого из каналов. В виртуальном генераторе сигналов АНР-3121 имеется общий для обоих каналов вход внешней синхронизации для запуска генерации по внешнему событию. USB генератор сигналов АНР-3121 также вырабатывает выходной сигнал для синхронизации запуска других приборов.

Технические характеристики

Общие характеристики
Количество выходных каналов 2
Форма выходных сигналов произвольная или стандартная
Выбор формы для обоих каналов независимый
ЦАП 12 бит
Максимальное число точек на канал 128 К
Отключаемый фильтр нижних частот 15 МГц
Максимальная частота оцифровки 80 МГц
Полоса частот по уровню 1% 0...10 МГц
Максимальный уровень выходного сигнала от пика до пика:
без дополнительного усилителя
с дополнительным усилителем (только для АНР-3122)

±2,5 В на нагрузке 50 Ом
±20 В на нагрузке 50 Ом
Шаг изменения напряжения выходного сигнала не более 2,5 мВ; 10 мВ с усилителем
Пределы изменения сдвига сигнала по вертикали ±2,5 В
Длительность фронта прямоугольного сигнала не более 20 нс
Частота дискретизации выбирается от 2,44 кГц до 80 МГц
Погрешность не более 10–6 от выходной частоты
Синхронизация
Выбор режимов синхронизации
перезапуск однократный или непрерывный
источник внешний или ручной (внутренний)
полярность по восходящему или по спадающему фронту
Входной сигнал внешней синхронизации
форма прямоугольный импульс
амплитуда ТТЛ-уровень
длительность не менее 25 нс
Выходной сигнал синхронизации
форма прямоугольный импульс
амплитуда ТТЛ-уровень на нагрузке 1 кОм
длительность не менее 25 нс
Мощностные и конструктивные параметры
Питание 220 В, 50 Гц, не более 20 Вт
Габаритные размеры 260x210x70 мм
Масса не более 2,0 кг
Относительная влажность не более 90% при температуре 25°С
Атмосферное давление от 495 до 795 мм рт. ст.

ФИРМЕННОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ AKTAKOM ARBITRARY GENERATOR

НАЗНАЧЕНИЕ:

Приложение AKTAKOM Arbitrary Generator предназначено для полнофункционального управления поддерживаемыми приборами, создания, редактирования и загрузки данных для генерации сигналов для двух каналов.

ВОЗМОЖНОСТИ:

Приложение обеспечивает обнаружение и составление списка доступных к работе приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра прибора.

Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и запись данных, задающих форму сигнала, в память прибора. Данные формы сигнала могут задаваться пользователем графически, в виде математической формулы (есть встроенный калькулятор формул) или двоичной последовательности: выбраны из списка стандартных сигналов (синус, прямоугольник, треугольник, пила, вспышка, импульс) или быть загружены из ранее сохранённого файла независимо для каждого канала.

Также приложение позволяет задавать форму сигналов для двух каналов одновременно в виде параметрической кривой, т.е. в виде двухмерной фигуры Лиссажу (функция «Лазерное шоу»).

Приложение содержит встроенный модуль анализа для подготовленных к генерации сигналов. В функции модуля анализа входят:

  • виртуальный осциллограф (показывает форму генерируемых сигналов с учётом ограничений аппаратуры);
  • автоматическое измерение параметров импульса;
  • спектральный анализ сигналов;
  • функции вольтметра и измерителя сдвига фаз.

Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер и расположение всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.

Минимальные требования к компьютеру

  • Порт USB 1.1;
  • Установленная операционная система Windows XP, Windows 7, Windows 8;
  • Видеосистема VGA (разрешение 640x480, 256 цветов), рекомендуется разрешение 800x600 или более, 24-битный цвет;
  • Для использования звуковых сообщений программы необходимы звуковая плата и аудиосистема;
  • Для использования всех возможностей программы мы рекомендуем использование процессора не менее Pentium II 400 и ОЗУ объёмом не менее 32 Мб.

Стандартная комплектация

  • Генератор сигналов
  • USB кабель тип А-В
  • Источник питания
  • Краткая инструкция
  • Руководство по эксплуатации *

*Руководство по эксплуатации в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после приобретения и регистрации прибора с указанием его серийного номера.

  • Программное обеспечение
    • AAG Aktakom Arbitrary Generator Программное обеспечение генератора сигналов произвольной формы
    • AHP-3121_SDK_Base Базовый комплект средств разработки ПО
    • Aktakom AULServer Программное обеспечение AUL Сервер
    • AULFConverter Конвертер файлов формата AKTAKOM USB Lab
    • AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

  • BNC кабель PTL923, PTL924
  • Программное обеспечение AHP-3121_SDK Полный комплект средств разработки ПО

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
