СП210-05-Р
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
ОВЕН СП210 – новая линейка панелей оператора с резистивным экраном. Предназначена для визуализации и контроля технологических процессов в промышленной автоматизации – от локального управления оборудованием до интеграции с системами верхнего уровня. Панели применяются совместно с программируемыми контроллерами, программируемыми реле и другими устройствами.
Линейка представлена базовыми и расширенными модификациями.
СП210-Б — базовые модификации
Оснащены интерфейсами RS-485/RS-232 и предназначены для локальной визуализации и управления оборудованием.
СП210-Р — расширенные модификации
Дополнительно оснащены интерфейсом Ethernet и поддерживают сетевые протоколы и функции: Modbus TCP, OPC UA, MQTT и VNC.
Отличаются улучшенными аппаратными характеристиками и расширенным набором интерфейсов: 2xRS-485/RS-232 и Ethernet.
Проекты для панелей СП210 создаются в современной среде разработки «Конфигуратор СП210», которая объединяет инструменты для создания графического интерфейса, архивации данных, настройки обмена с оборудованием и разработки пользовательской логики.
По сравнению с панелями оператора СП3хх, линейка СП210 дополнена компактными моделями с диагональю экрана 4,3”.
Одна линейка для разных задач автоматизации

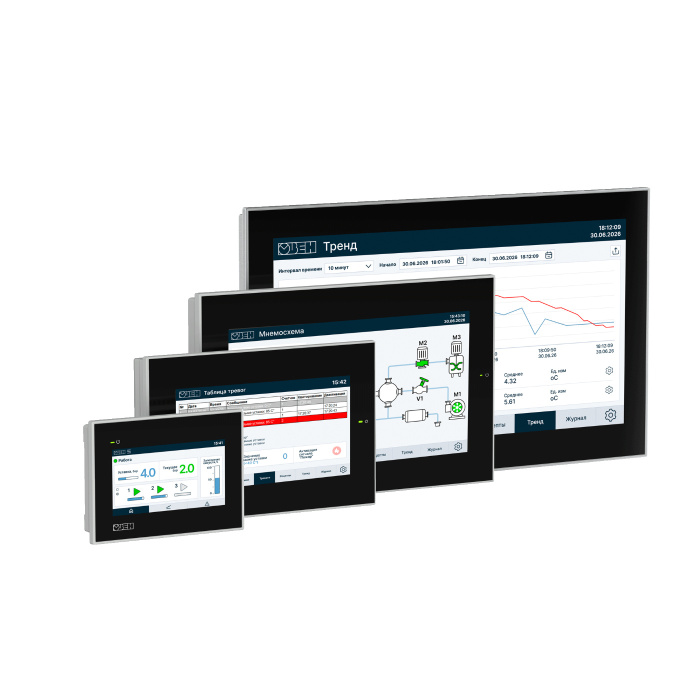

Линейка СП210 представлена моделями с диагональю 4,3”, 7”, 10,1” и 15,6”, которые доступных в базовых (-Б) и расширенных (-Р) модификациях. Это позволяет подобрать панель под конкретную задачу и архитектуру системы автоматизации.
Интеграция с оборудованием и верхним уровнем
Последовательные порты RS-485/RS-232 с поддержкой протоколов Modbus RTU/ASCII используются для подключения контроллеров и периферийных устройств. Модификации СП210-Р дополнительно оснащены интерфейсом Ethernet и поддерживают протокол Modbus TCP, OPC UA и MQTT, что позволяет использовать СП210 не только в качестве средства визуализации, но и как элемент сетевой архитектуры— для обмена данными с другим оборудованием и информационными системами.
Встроенный VNC-сервер
Для удаленного просмотра интерфейса панели и управления технологическим процессом с рабочего места оператора.
Загрузка проектов по Ethernet
Позволяет загружать разработанные проекты в панель по сети, что удобно при настройке и последующем обслуживании оборудования.
Основные технические характеристики
| Наименование | Значение | |||||
| СП210-05-Б | СП210-07-Б | СП210-05-Р | СП210-07-Р | СП210-10-Р | СП210-15-Р | |
| Аппаратные характеристики | ||||||
| Процессор | Cortex A7 dual core | |||||
| Частота | 1 ГГц | 1,2 ГГц | ||||
| Объем оперативной памяти | 128 Мб | 256 Мб | ||||
| Объем Flash- памяти | 64 Мб | 64 Мб | 128 Мб | 128 Мб | 128 Мб | 256 Мб |
| Объем энергонезависимой памяти (RETAIN) | 1950 Кб | 1950 Кб | 5850 Кб | 5850 Кб | 5850 Кб | 5850 Кб |
| Часы реального времени (RTC) | Есть, энергонезависимые | |||||
| Погрешность хода (при 25 °С), в сут, не более | ± 0,7 с¹⁾ | |||||
| Элемент питания, тип | CR1220 | CR2032 | CR1220 | CR2032 | CR2032 | CR1220 |
| Дисплей | ||||||
| Тип дисплея | TFT LCD | |||||
| Тип экрана | Резистивный | |||||
| Тип подсветки | LED (светодиодная подсветка) | |||||
| Количество цветов | 16,7 млн (TrueColor) | |||||
| Диагональ | 4,3" | 7" | 4,3" | 7" | 10,1" | 15,6" |
| Размер экрана | 96 x 55 мм | 155 x 87 мм | 96 x 55 мм | 155 x 87 мм | 225 x 127 мм | 345 x 195 мм |
| Разрешение | 480 × 272 пикселей | 800 × 480 пикселей | 480 × 272 пикселей | 800 × 480 пикселей | 1024 × 600 пикселей | 1920 × 1080 пикселей |
| Яркость | 200 кд/м² | |||||
| Срок службы подсветки дисплея, не менее | 50 000 ч | |||||
| Интерфейсы | ||||||
| Интерфейсы связи | 1 × RS-485/RS-232 1 × USB B | 1 × RS-485/RS-232 1 × USB B | 1 × RS-485/RS-232 1 × Ethernet | 2 × RS-485/RS-232 1 × Ethernet 1 × Аудиовыход (mini- jack 3,5 мм) | 2 × RS-485/RS-232 1 × Ethernet 1 × Аудиовыход (mini- jack 3,5 мм) | 2 × RS-485/RS-232 2 × USB A 1 × USB type C 2 × Ethernet²⁾ 1 × Аудиовыход (mini- jack 3,5 мм) |
| COM-порты | Сигналы RS-232: RXD, TXD, GND Cигналы RS-485: A, B Поддерживаемые протоколы³⁾: Modbus RTU (Master/Slave), Modbus ASCII | |||||
| Ethernet | Нет | 10/100 Мбит/c (RJ45) – для подключения устройств Поддерживаемые протоколы: Modbus TCP (Master / Slave), OPC UA (Client / Server)⁴⁾, символьный протокол CODESYS (Client), MQTT (Client), VNC (Server) | ||||
| USB Host | USB 2.0 A – для записи архивов, импорта файлов, обновления проекта и прошивки, подключения HID-устройств (мыши, клавиатуры, сканера штрихкодов) Максимальный ток потребления подключаемых устройств – 500 мА. В случае необходимости можно использовать USB-hub с внешним питанием. | |||||
| Поддерживаемые файловые системы | FAT32 | |||||
| Поддерживаемый размер накопителей | до 32 Гб | |||||
| Питание | ||||||
| Тип питающего напряжения | Постоянное | |||||
| Диапазон питающего напряжения | от 22 до 26 В | |||||
| Номинальное напряжение питания | 24 В | |||||
| Макс. потребляемая мощность | 5 Вт | 5 Вт | 5 Вт | 5 Вт | 10 Вт | 15 Вт |
| Корпус | ||||||
| Конструктивное исполнение | Для щитового крепления | |||||
| Тип вентиляции | Естественная вентиляция | |||||
| Виброустойчивость | от 8,4 до 150 Гц | |||||
| Габаритные размеры | 130,3×104,3×30,5 мм | 206,0×147,0×34,5 мм | 130,3×104,3×30,6 мм | 205,8×147,2×35,5 мм | 277,0×191,7×37,6 мм | 396,0×259,0×39,0 мм |
| Степень защиты корпуса по ГОСТ 14254: | ||||||
| с лицевой стороны | IP65 | |||||
| со стороны разъемов | IP20 | |||||
| Общие характеристики | ||||||
| Масса брутто | 0,33 кг | 0,65 кг | 0,4 кг | 0,8 кг | 1,36 кг | 3,13 кг |
| Масса нетто | 0,22 кг | 0,47 кг | 0,24 кг | 0,61 кг | 1,06 кг | 2,4 кг |
| Средний срок службы | 6 лет | |||||
| Среднее время наработки на отказ | 50 000 ч | |||||
| ПРИМЕЧАНИЕ ¹⁾ Точность хода часов реального времени ± 0,7 секунд в сутки при +25 °C. Питание RTC реализовано с помощью элемента со средним временем работы 3 года (после этого элемент следует заменить). | ||||||
Характеристики подключаемых устройств хранения данных
| Наименование | Значение |
| USB-flash-накопитель | |
| Поддерживаемая версии спецификации USB* | 2.0 |
| Поддерживаемые файловые системы | FAT32 |
| Максимальная емкость накопителя | 32 Гб |
| ПРИМЕЧАНИЕ * Устройства USB 3.0, не поддерживающие более ранние спецификации USB, с панелью работать не будут. | |
Функциональная схема
Комплект поставки
- Прибор СП210 - 1 шт.
- Адаптер СП210 - 1 шт. (для СП210-05-Б, СП210-07-Б, СП210-05-Р) или 2 шт. (для СП210-07-Р, СП210-10-Р, СП210-15-Р)
- Комплект крепежных элементов - 1 шт.
- Паспорт и гарантийный талон -1 шт.
- Краткое руководство по эксплуатации -1 шт.
