ВКП-1 - система выбора кабелей
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Описание системы выбора кабелей ВКП-1:

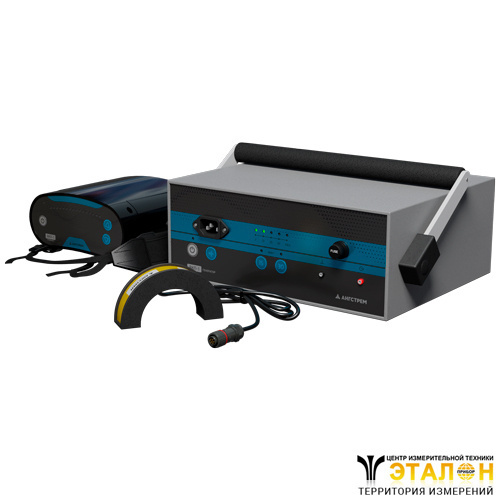

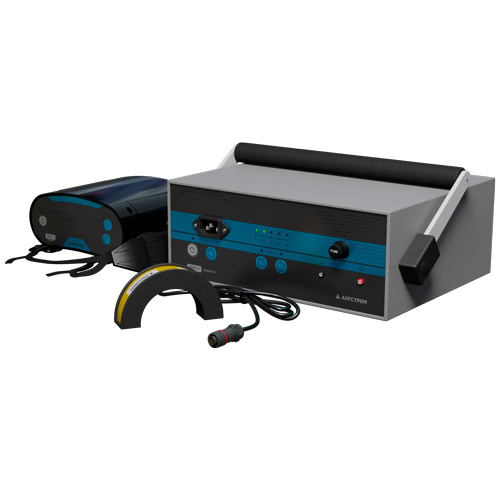

Система выбора кабелей ВКП-1 – комплект оборудования для идентификации кабеля в пучке, состоящий из импульсного генератора ВКП-Г и приемника импульсов ВКП-П с датчиком. Приборы упакованы в укладочные сумки.
Назначение системы выбора кабелей ВКП-1:
- Выбор кабеля из пучка после проведения раскопок;
- Определение последовательности фаз на ремонтируемом кабеле.
Особенности системы выбора кабелей ВКП-1:
- Эксклюзивность. Система ВКП-1 не имеет аналогов российского производства;
- Эффективность. Позволяет надежно определить нужный кабель в пучке, в том числе на длинных кабельных линиях (с сопротивлением шлейфа до 40 Ом);
- Помехозащищенность. Качество и временная стабильность выходного сигнала генератора обеспечивают необходимую избирательность, а соответственно, помехозащищенность;
- Микроконтроллерное управление. Осуществляет сложные программные алгоритмы обработки сигналов, благодаря чему минимизируется влияние человеческого фактора и снижается риск появления ошибок;
- Оперативность работы. За одно подключение Система выбора кабеля ВКП-1 позволяет определить одну фазу или все три фазы одного отрезка кабеля;
- Безопасность. Перед монтажом муфты на ремонтируемом кабеле необходимо определить правильную последовательность соединения фазных жил в месте разреза. По технике безопасности концевые разделки выведенного из эксплуатации ремонтируемого кабеля должны быть заземлены. Использование стандартной процедуры определения фаз требует снятия заземления. Комплект ВКП-1 позволяет выполнить эту работу, не снимая защитного заземления с концевых разделок кабеля;
- Надежность. Система проводит сбор сигналов посредством 3-факторного анализа (Амплитуда, Полярность, Время – АПВ). Полученные результаты обрабатываются и проверяются специальными программными алгоритмами, благодаря которым пользователь получает максимально точные и надежные результаты измерений;
- Легкость в эксплуатации. Приемник и генератор просты в управлении. Синхронизация передатчика и приемника полностью автоматическая. Система ВКП-1 удобна в применении;
- Низкая стоимость. Цена комплекта в несколько раз ниже стоимости импортных аналогов;
- Применение в электролабораториях. Применяется в электротехнических лабораториях для ускорения выполнения работ по обнаружению мест повреждений.
Принцип работы системы выбора кабелей ВКП-1:
Выбор кабеля из пучка
Датчик накладывается на подключенную к импульсному генератору ВКП-Г кабельную линию в подстанции (рядом с точкой подключения генератора, где однозначно визуально определено, что это именно она) кабельным выводом в направлении к генератору. После того, как система распознавания приемника импульсов ВКП-П достоверно идентифицирует сигналы генератора на шкале засветится светодиод, индицирующий наличие сигнала. Позиция засвеченного индикатора соответствует уровню сигнала. Цвет свечения — зеленый или красный — обозначает полярность сигнала. Затем оператор перемещается с приемником импульсов ВКП-П в точку проведения поисковых работ. После включения приемника импульсов ВКП-П датчик накладывают по очереди на кабельные линии в районе поиска (кабельный вывод направлен к генератору), искомый кабель даст ту же полярность сигнала (цвет свечения индикатора), что и в точке подключения генератора, все остальные кабели будут давать противоположную полярность с более низким уровнем или совсем не дадут сигнала.
Определение последовательности фаз на ремонтируемом кабеле
Подключив генератор и приемник определяют и маркируют жилу кабеля, подключенную к генератору. Последовательно переключая генератор и приемник на остальные жилы, определяют и маркируют остальные фазные жилы кабеля. Аналогичные работы проводят, подключаясь ко второй части кабеля.
Можно определить все три фазы одного отрезка кабеля за одно подключение генератора. В фазах, к которым подключен генератор, импульсные токи будут одинаковы по величине и направлены в противоположных направлениях. В третьей фазе ток будет отсутствовать.
При проведении фазировки жил кабелей с БПИ, имеющих общую металлическую оболочку, подключение генератора должно осуществляться между определяемой жилой и землей.
Технические характеристики системы выбора кабелей ВКП-1:
| Параметр | Значение |
| Приемник импульсов ВКП-П | |
| Диапазон индицируемых импульсных токов | до 100 А |
| Внутренний диаметр накладного датчика | 70 мм |
| Длина кабеля от клещей до приемника | 1,5 м |
| Время непрерывной работы | До 60 ч |
| Контроль импульсов тока (свой/чужой) по трем признакам | ✓ |
| Индикация силы тока в кабельной линии и его полярности | ✓ |
| Функция автоматического отключения приемника для предотвращения недопустимого разряда аккумулятора | ✓ |
| Контроль текущего состояния аккумулятора по светодиодной шкале | ✓ |
| Заряд аккумулятора осуществляется от зарядного устройства (без извлечения из приемника) | ✓ |
| Габаритные размеры приемника, ширина х глубина х высота | 170 х 190 х 90 мм |
| Масса с датчиком | 0,6 кг |
| Температура окружающей среды | от -30 до +40 °С |
| Импульсный генератор ВКП-Г | |
| Сила тока в импульсе | до 100 А |
| Амплитуда напряжения на выходе | до 330 В |
| Рабочая частота | 15/30 импульсов/мин |
| Форма генерируемого импульса | экспоненциальная |
| Время непрерывной работы от аккумулятора | до 8 ч |
| Индикация значения силы тока в кабельной линии | ✓ |
| Функция автоматического отключения генератора для предотвращения недопустимого разряда аккумулятора | ✓ |
| Контроль текущего состояния аккумулятора по светодиодному индикатору | ✓ |
| Заряд аккумулятора от внутреннего источника питания | ✓ |
| Габаритные размеры с ручкой, ширина х глубина х высота | 340 х 320 х 120 мм |
| Масса | 6,8 кг |
| Температура окружающей среды | от -30 до +40 °С |
Комплект поставки ВКП-1
| № | Наименование | Количество |
| 1 | Приемник импульсов ВКП-П | 1 |
| 2 | Накладной датчик | 1 |
| 3 | Устройство зарядное | 1 |
| 4 | Импульсный генератор ВКП-Г | 1 |
| 5 | Кабель питания от сети переменного тока 220 В | 1 |
| 6 | Устройство присоединительное | 1 |
| 7 | Паспорт | 1 |
| 8 | Руководство по эксплуатации | 1 |
| 9 | Методика «Поиск повреждений подземных силовых кабелей» | 1 |
