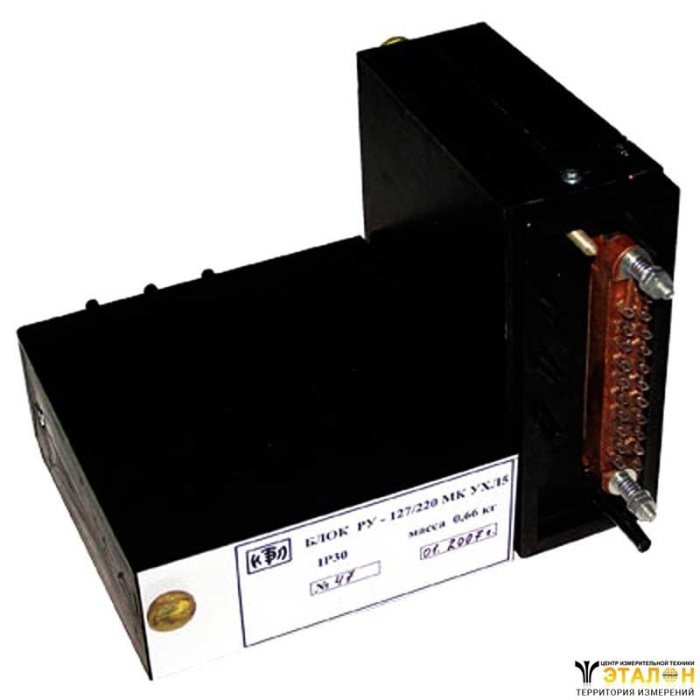

Блок реле утечки РУ-127/220 МК предназначен для защиты людей от поражения электрическим током и других опасных последствий утечек тока на землю в электрических сетях трехфазного переменного тока частотой 50 Гц напряжением 127 и 220 В с изолированной нейтралью трансформатора.
Номинальное напряжение питания блока, В | 15 |
Диапазон изменения рабочего напряжения, от номинального | от 85% до 110% |
Номинальное напряжение защищаемой трехфазной сети переменного тока частотой 50 Гц, В | 127 / 220 |
Сопротивление срабатывания при симметричной трехфазной утечке, кОм на фазу, не менее: | |
при напряжении сети 127 В | 10±2 |
при напряжении сети 220 В | 24±4 |
Сопротивление срабатывания при однофазной утечке, кОм, не более: | |
при напряжении сети 127 В | 3,3±0,8 |
при напряжении сети 220 В | 9±1,2 |
Сопротивление срабатывания в режиме предупредительного контроля изоляции, кОм, не менее | сопротивления срабатывания аппарата в режиме реле утечки |
Изменение емкости сети, мкФ на фазу | от 0 до 1,0 |
Величина длительного тока утечки при изменении емкости сети от 0 до 1,0 мкФ на фазу, А, не более | 0,025 |
Собственное время срабатывания блока реле утечки при сопротивлении однофазной утечки 1,0 кОм и емкости сети от 0 до 1,0 мкФ на фазу, с, не более | 0,1 |
Сопротивление автоматической деблокировки в режиме предупредительного контроля и блокировки, от сопротивления срабатывания, %, не более | 150 |
Средний срок службы до списания, лет, не менее | 5 |
Потребляемая мощность, Вт, не более | 5 |
Габариты аппарата защиты, мм | 125х120х48 |
Масса, кг | 0,73 |
Блок защиты встраивается в распределительное устройство шахтных источников питания типа ИПШ, применяемых в подземных выработках и на поверхности угольных и горнорудных предприятий.

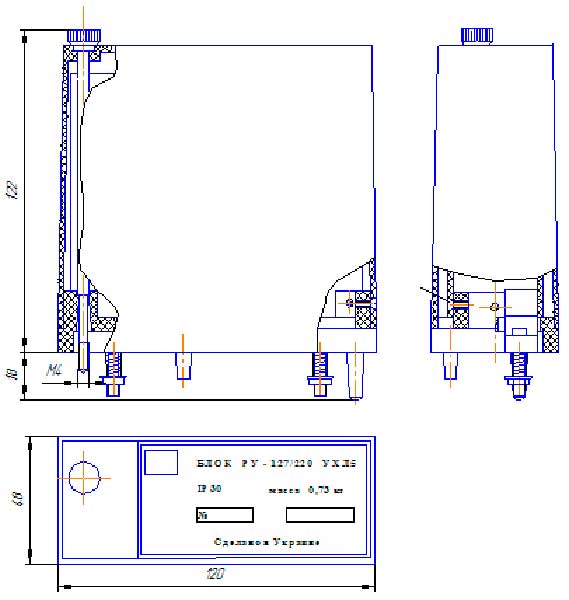

Габаритные и установочные размеры блока реле утечки 127/220
Климатическое исполнение блоков — УХЛ5 по ГОСТ 15150-69.
Степень защиты корпуса блока IP30.
Блоки предназначены для эксплуатации в следующих условиях:
