Амплитудный усилитель AVA-1804

Производитель АКТАКОМ
Гарантия 14 месяцев
Цена:
445 830
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
Поделиться:
Посетителей сейчас просматривают товар: 9
(0)
Сохранить PDF Распечатать

Соглашение с
производителем

sl-img-1
sl-img-2
sl-img-3
sl-img-4
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы

Амплитудный усилитель АКТАКОМ AVA-1804 является удобным, практичным и доступным решением, когда нужно получить большие значения размаха или амплитуды на выходе обычного генератора сигналов. Амплитудный усилитель AVA-1804 имеет защиту от перегрузки, обладает высокой точностью управления и подходит для работы как по постоянному, так и по переменному току. Для контроля характеристик выходного сигнала в нём предусмотрен выход с коэффициентом ослабления 100:1 для подключения, например, к осциллографу.

Технические характеристики

Наименование параметра Значение
Выходное напряжение (DC/AC) ±400 В (800 Вп-п)
Выходной ток (DC/AC) ±35 мА/70 мАп-п
Выходная мощность (ACпик) 28 ВА
Полоса пропускания (-3дБ) 200 кГц (400 Вп-п)
Скорость нарастания (типичное) 200 В/мкс
Диапазон смещения (DC) 0…±400 В
Коэффициент усиления по напряжению 0…180
Выходное сопротивление (защита выключена) 100 Ом
Выходное сопротивление (защита включена) 15 кОм/40 Вт
Допустимая нагрузка ≥11 кОм на 800 Вп-п
Управление амплитудой 10-ти оборотный резистор
Управление смещением выключатель + 10-ти оборотный резистор
Выход "Monitor" Фикс. 100:1 (-40 дБ) для осциллографов с вх. импедансом 1 МОм
Входное напряжение 0…±10 В или 20 Вп-п, импеданс 10 кОм
Защита по выходу Предохранитель, резистор защиты
Питание 90-240 В AC, 50/60 Гц/1,5А
Габаритные размеры 230х170х310 мм
Вес около 4,2 кг

Органы управления усилителем

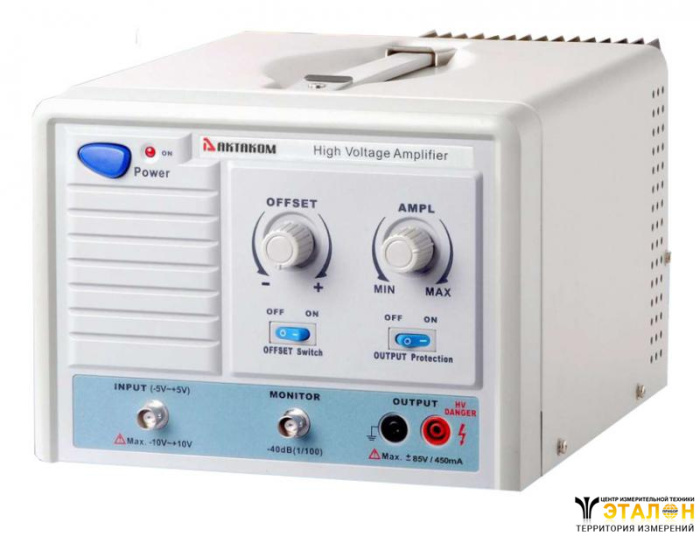

Лицевая панель

  • Выключатель и индикатор питания «POWER».
    • Включите прибор нажатием кнопки «POWER». При этом должен загореться зеленый светодиод прибора.
    • Внимание! Прибор оснащен функцией автоматической защиты от перегрузки.
    • Зеленый светодиод мигает медленно: прибор должен прогреться после включения.
    • Зеленый светодиод мигает быстро: обнаружена перегрузка, прибор будет выключаться и включаться автоматически до устранения перегрузки.
    • Непрерывно горящий зеленый светодиод индицирует готовность прибора к работе.
  • Регулятор смещения напряжения (левый, на лицевой панели).
  • Регулятор амплитуды выходного сигнала (правый, на лицевой панели).
  • Входной разъем (BNC).
    • Входное напряжение и частота не должны превышать значений, указанных в РЭ для конкретной модели прибора. Можно задать любую форму сигнала. Но при установке частоты сигнала, превышающей пределы, указанные в РЭ для конкретной модели прибора, форма сигнала может быть искажена.
    • Внимание! Не подавайте на вход прибора сигнал напряжением более 20 Вп-п!
  • Выходной разъем «Monitor» для контроля осциллографом .
    • Амплитуда сигнала на разъеме «Monitor» в 100 раз меньше амплитуды усиленного сигнала на выходах «Output»
  • Выходные разъемы «Output»
    • К выходам «Output» подключяется дифференциальный пробник, соответствующий характеристикам выходного сигнала прибора. Дифференциальный пробник подключается ко входу осциллографа.
  • Переключатель режима смещения вкл/выкл.
    • Чтобы задать смещение выходного напряжения, требуется переключить тумблер в положение «ВКЛ», а затем при помощи регулятора задавать величину смещения.
  • Переключатель защиты на выходе вкл/выкл.
    • Внимание! Для того, чтобы избежать возможных повреждений оборудования при превышении выходного тока, рекомендуем использовать защиту по выходу. Если при работе с прибором требуются большие выходные токи, переведите тумблер в положение «ВЫКЛ».

Задняя панель

  • Радиатор охлаждения.
  • Разъем для подключения кабеля питания.
    • Внимание! Подключение прибора к сети переменного тока должно быть выполнено штатным кабелем через розетку, оснащенную шиной защитного заземления.
  • Предохранитель.

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

  • Амплитудный усилитель
  • Кабель соединительный с зажимом типа «крокодил» (2 шт.)
  • Кабель BNC соединительный (2 шт.)
  • Кабель питания
  • Предохранитель
  • Эксплуатационный документ

Дополнительная комплектация

  • Дифференциальный пробник DP-50
  • Кабель измерительный коаксиальный BNC-BNC PTL924

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
